Объем емкости от 60 до 12000 л
Расходно-растворная емкость из полиэтилена (PE)
Тихоходная/быстроходная мешалка на выбор
Возможность установки второго насоса-дозатора
Защита насосов-дозаторов от "сухого хода"
| Модель | Серия насоса ETATRON | Q насоса, л/ч | P насоса, бар | Габариты, LxBxH, мм |
|---|---|---|---|---|
| Объём ёмкости 100л. | ||||
| РД100 1-20 ПЭ | DLX | 1-20 | до 20 | 545×660×1 340 |
| Объём ёмкости 200л. | ||||
| РД200 1-20 ПЭ | DLX | 1-20 | до 20 | 625×760×1 540 |
| РД200 5-80 ПЭ | BT | 5-80 | до 20 | 625×760×1 540 |
| Объём ёмкости 500л. | ||||
| РД500 1-20 ПЭ | DLX | 1-20 | до 20 | 1 000×1 150×1 090 |
| РД500 5-80 ПЭ | BT | 5-80 | до 20 | 1 000×1 150×1 090 |
| РД500 10-120 ПЭ | ST-D | 10-120 | до 14 | 1 000×1 150×1 090 |
| Объём ёмкости 1000л. | ||||
| РД1000 5-80 ПЭ | BT | 5-80 | до 20 | 1 450×1 500×1 300 |
| РД1000 10-120 ПЭ | ST-D | 10-120 | до 14 | 1 450×1 500×1 300 |
| РД1000 50-500 ПЭ | D | 50-500 | до 12 | 1 450×1 500×1 300 |
| Объём ёмкости 2000л. | ||||
| РД2000 5-80 ПЭ | BT | 5-80 | до 20 | 1 800×1 950×1 700 |
| РД2000 10-120 ПЭ | ST-D | 10-120 | до 14 | 1 800×1 950×1 700 |
| РД2000 50-500 ПЭ | D | 50-500 | до 12 | 1 800×1 950×1 700 |
Качественные установки приготовления и дозирования реагентов позволяют оперативно производить химические растворы и верную дозировку выдачи. На сайте нашей компании вы сможете найти достаточно широкий ассортимент установок приготовления и дозирования реагентов валдай. Мы рекомендуем данного производителя, так как он прошел все тестирования по нормам и является одним из лучших по производству станций флокулянта.
Установки реагентной обработки функционируют следующим образом: сухой реагент подается в емкость станции. Уровень заполняемости можно регулировать датчиком, идущим в комплекте. Когда она полностью заполняется, автоматически срабатывает мешалка и смесь начинает приготавливаться.
Само по себе приготовление флокулянта нашей техникой, превосходит аналогичные установки, выгодно отличается от них по цене и качеству, в чем можете убедиться самостоятельно. При выборе агрегата, мы рекомендуем обратиться к специалистам нашей компании, которые смогут подобрать подходящую вам модель по функциональности, качеству и цене.
Принцип работы
- Заполнение.

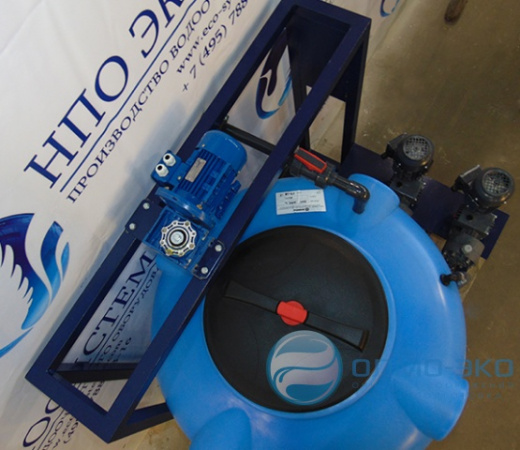

Растворно-расходную емкость заполняют водой через систему подачи воды и загружают в неё расчётное количество товарного реагента через загрузочный люк. Для предотвращения загрязнения готовых растворов загрузочные люки оснащены герметичными крышками. - Растворение.

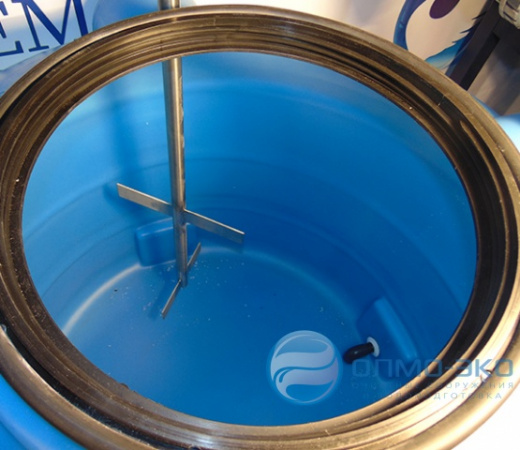

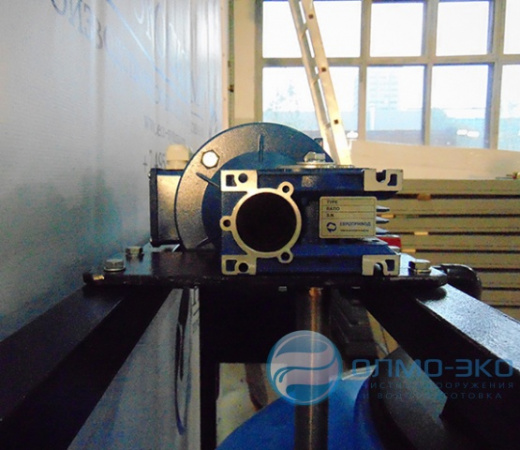

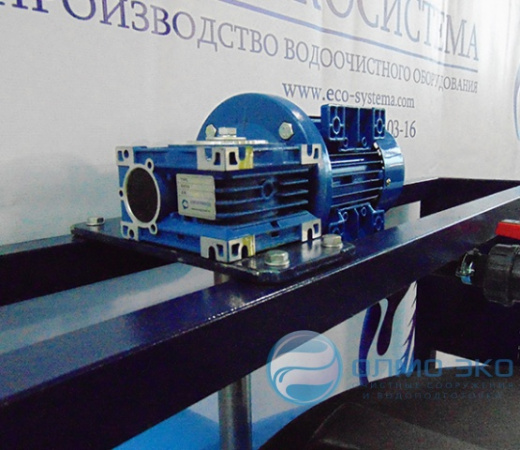

Смешение реагента с водой производится с помощью электрических мешалок. В зависимости от типа применяемого реагента могут быть установлены быстроходные и тихоходные мешалки. После полного растворения реагента мешалку выключают. - Дозирование.
Готовый раствор реагента подается насосом-дозатором. Управление процессом дозирования осуществляется в ручном и/или автоматическом режиме по месту и/или удаленно. На всасывающей линии установлены сетчатые фильтры, исключающие засорение запорной арматуры и насосов остатками нерастворившегося реагента и случайными включениями (остатки мешковой ткани, нитки и пр.). После опорожнения растворно-расходной емкости необходимо приготовить следующую порцию раствора.
Область применения
-
Коагулянты (хлорное железо, оксихлорид алюминия, сульфат алюминия и др.);
Щелочи (гидроксид калия, гидроксид натрия)**;
Неорганические кислоты (серная, соляная, фосфорная, азотная и др.)*;
Минеральные соли (хлорид натрия, карбонат натрия, нитрит натрия, железный купорос, тринатрий фосфат, пиросульфит натрия);
Органические кислоты (уксусная, щавелевая, лимонная, муравьиная и др.);
Ингибиторы;
Гипохлорит;
и другие товарные химреагенты.
**В стандартном исполнении концентрация до 20%, большая концентрация должна быть согласована с производителем
| Базовая комплектация установки | Технические характеристики комплектующих |
|---|---|
| Емкость |
1 шт. Материал — полиэтилен |
| Рама | Сварная конструкция из нержавеющей профильной трубы AISI304 |
| Мешалка электрическая | 1 шт. |
| Насос-дозатор с комплектом технологической обвязки и ручной запорной арматуры | Материал обвязки и арматуры — ПВХ |
| Клемная коробка с комплектом силовых и управляющих кабелей | 380\220\24 |
| Система подачи воды в емкости с ручной арматурой | Материал — ПВХ |
| Система опорожнения с ручной арматурой | Материал — ПЭ, ПВХ |
| Сигнализатор нижнего уровня | Дискретный |
| Визуальный уровнемер | Материал — труба ПВХ — прозрачная (Для моделей с емкостью от 500л) |
| Наименование комплектующих | Преимущества | Для моделей |
|---|---|---|
| Лоток для загрузки мешка | Опция обеспечивает удобство загрузки мешка с товарным реагентом |
РД1000 ПЭ |
| Шкаф управления |
|
РД500 ПЭ РД1000 ПЭ РД2000 ПЭ |
| Запорная арматура с электроприводом | Опция позволяет автоматизировать: процесс подачи и отключения воды в емкости, процесс дозирования рабочего раствора, переключение дозаторов | Для всех моделей |

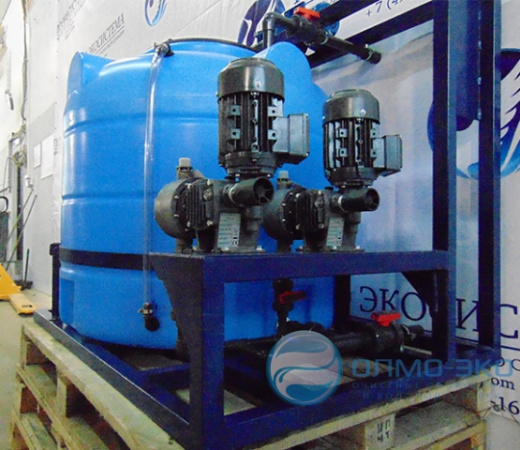

| Второй насос-дозатор | Опция обеспечивает 100%-ное технологическое резервирование и возможность одновременной подачи в две точки дозирования | Для всех моделей |
| Верхний (дискретный) датчик уровня | Возможность автоматического контроля заполнения секций емкости и аварийного отключения при переливе | Для всех моделей |
| Аналоговый датчик уровня | Обеспечивается точный автоматический контроль объема раствора в емкости, возможность визуализации объема рабочего раствора на панели управления и рабочем месте оператора |
РД500 ПЭ РД1000 ПЭ РД2000 ПЭ |
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку и крепление блока,
- установка и подключение дозаторов, сборка трубопроводов раствора реагента,
- подключение трубопроводов подачи воды и дренажного коллектора,
- подключение электропитания.
Гарантия и сервис
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстроизнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- Обучение персонала Заказчика.
