- Производительность камер от 100 до 1 500 м³/ч
- Материал исполнения камер: Ст.3, Нержавеющая сталь
- Расчетное время обработки воды 40 секунд
- Последовательный ввод коагулянта и флокулянта
- Напорное исполнение
Наименование модели | Старое название | Q, м³/час |
---|---|---|
НКФ-100 | КФ-100 | 100 |
НКФ-130 | КФ-130 | 130 |
НКФ-160 | КФ-160 | 160 |
НКФ-200 | КФ-200 | 200 |
НКФ-250 | КФ-250 | 250 |
НКФ-312,5 | КФ-312,5 | 312,5 |
НКФ-400 | КФ-400 | 400 |
НКФ-500 | КФ-500 | 500 |
НКФ-625 | КФ-625 | 625 |
НКФ-750 | КФ-750 | 750 |
НКФ-1000 | КФ-1000 | 1000 |
НКФ-1200 | КФ-1200 | 1200 |
НКФ-1500 | КФ-1500 | 1500 |

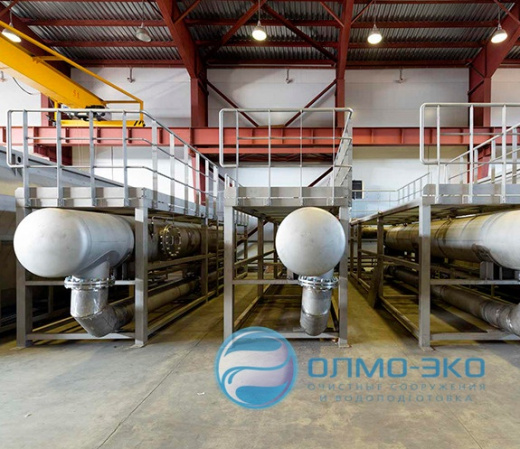

Принцип работы
Исходная вода подается в первый статический смеситель на входе камеры флокуляции, в который дозируется раствор коагулянта. Смеситель обеспечивает мгновенное смешение коагулянта с исходной водой. Далее обработанная коагулянтом вода тангенциально подается в камеру флокуляции, где проиcходит процесс гидролиза коагулянта.
На выходе из камеры установлен второй статический смеситель, в патрубок которого подается раствор флокулянта. Обработанная коагулянтом и флокулянтом вода, содержащая скоагулированные загрязнения, подается на последующие стадии очистки (флотацию, отстаивание, фильтрацию и т.д.).
Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
---|---|---|---|
Взвешенные вещества, мг/л |
50 |
0,04 |
|
Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
Состав установки | Описание типовой станции | Варианты модификаций |
---|---|---|
Сборное модульное здание |
|
|
Технологическое оборудование |
|
|
Обеззараживание воды |
|
|
Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
Шкаф управления |
|
|
КИП |
|
|
Наименование | Описание | Преимущества |
---|---|---|
Установка УФ-обеззараживания воды |
|
|
Насос откачки чистой воды |
|
|
Задвижка сброса осадка |
|
|
Расходомер поступающих стоков |
|
|
Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
