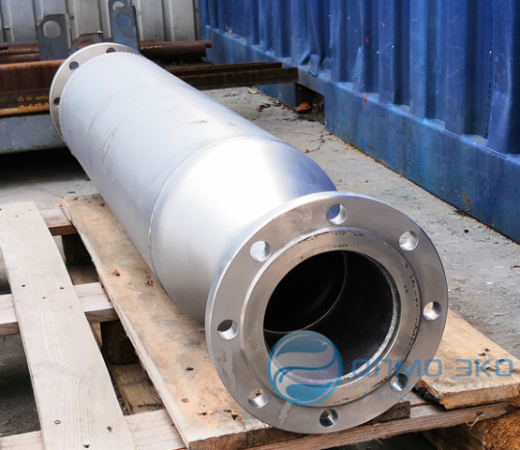

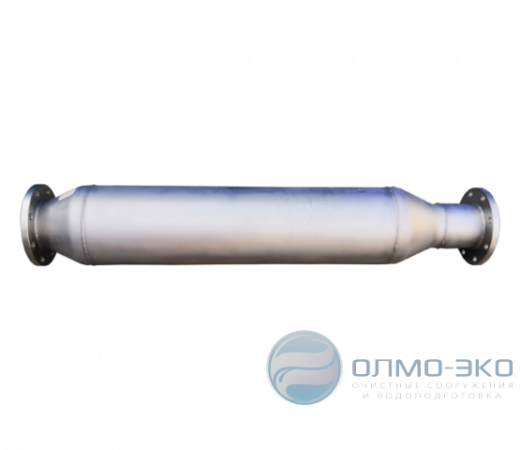

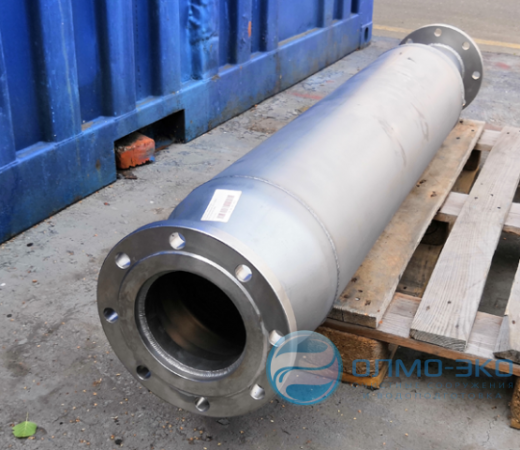

Смеситель камерный – СМК
- Конструкция смесителя устойчива к засорению
- Прочный корпус из нержавеющей стали AISI 304, 316, 321
- Ассиметричное расположение турболизирующих лопастей
- Патрубок подачи реагента с резьбовым соединением
- Гарантия 2 года
Смеситель камерный – СМК
#PROP_TITLE#
—
#PROP_VALUE#
| Наименование модели | Q, м³/час | Масса нетто/рабочая, кг | Диаметр, мм | Длина, мм | Ввод реагента |
|---|---|---|---|---|---|
| СМК 25-520Н | 2 | 4,1 / 5,2 | 115 | 520 | G1/2" |
| СМК 32-530Н | 3 | 5,9 / 6,7 | 135 | 530 | G1/2" |
| СМК 40-590Н | 5 | 8 / 11,3 | 145 | 590 | G1/2" |
| СМК 50-650Н | 10 | 10,6 / 14,1 | 160 | 650 | G1/2" |
| СМК 65-800Н | 15 | 15,8 / 26,3 | 180 | 800 | G1/2" |
| СМК 80-960Н | 20 | 20,4 / 36,8 | 195 | 960 | G1/2" |
| СМК 100-1120Н | 30 | 28,9 / 53,9 | 215 | 1120 | G1/2" |
| СМК 125-1290Н | 50 | 41 / 82 | 245 | 1290 | G1/2" |
| СМК 150-1550Н | 75 | 55 / 117 | 280 | 1550 | G1/2" |
| СМК 200-1560Н | 130 | 73 / 165 | 335 | 1560 | G1/2" |
| СМК 250-1940Н | 180 | 80 / 205 | 390 | 1940 | 2xG1/2" |
| СМК 300-2090Н | 300 | 106 / 293 | 440 | 2090 | 2xG1/2" |
| СМК 350-2180Н | 400 | 140 / 422 | по запросу | по запросу | 2xG1/2" |
| СМК 400-2190Н | 500 | 180 / 530 | по запросу | по запросу | 2xG1/2" |
Принцип работы
Смеситель устанавливается непосредственно на трубопровод исходной воды. Реагент подается в смеситель через патрубок перпендикулярно основному потоку обрабатываемой воды.
Эффект смешения достигается за счет образование большого количества вихревых разнонаправленных потоков и многократной внутренней циркуляции жидкости по всему объему аппарата.
Время смешения 2,5 - 3 сек.
Потери напора – 1,8 - 2,5 м (0,18 – 0,25 бар).
| Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
|---|---|---|---|
| Взвешенные вещества, мг/л |
50 |
0,04 |
|
| Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
| Состав установки | Описание типовой станции | Варианты модификаций |
|---|---|---|
| Сборное модульное здание |
|
|
| Технологическое оборудование |
|
|
| Обеззараживание воды |
|
|
| Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
| Шкаф управления |
|
|
| КИП |
|
|
| Наименование | Описание | Преимущества |
|---|---|---|
| Установка УФ-обеззараживания воды |
|
|
| Насос откачки чистой воды |
|
|
| Задвижка сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
| Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
