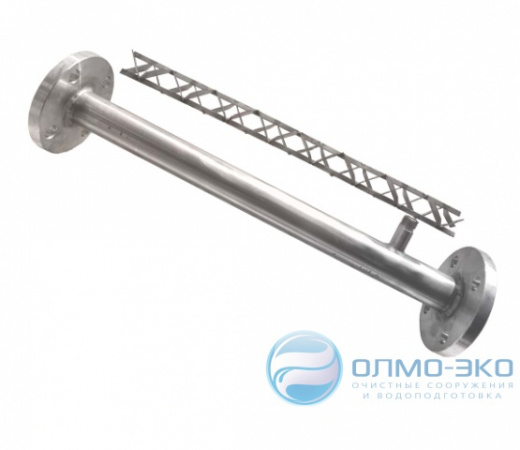

Смеситель статический трубный - СМТ
- Конструкция смесителя устойчива к засорению
- Прочный корпус из нержавеющей стали AISI 304, 316, 321

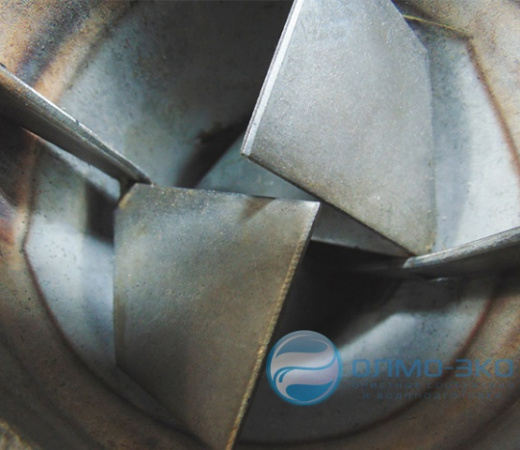

- Ассиметричное расположение турболизирующих лопастей
- Патрубок подачи реагента с резьбовым соединением
- Гарантия 2 года
Смеситель статический трубный - СМТ
#PROP_TITLE#
—
#PROP_VALUE#
| Наименование модели | Q, м³/час | Масса нетто/рабочая, кг | Диаметр, мм | Длина, мм | Ввод реагента |
|---|---|---|---|---|---|
| СМТ 25-520H | 2 | 3,1 / 4,6 | 115 | 520 | G1/2" |
| СМТ 32-530Н | 3 | 4,9 / 5,4 | 135 | 530 | G1/2" |
| СМТ 40-590Н | 5 | 6 / 8,5 | 145 | 590 | G1/2" |
| СМТ 50-650Н | 10 | 7,9 / 10,5 | 160 | 650 | G1/2" |
| СМТ 65-800Н | 15 | 11,8 / 14 | 180 | 800 | G1/2" |
| СМТ 80-960Н | 20 | 15,2 / 20 | 195 | 960 | G1/2" |
| СМТ 100-1120Н | 30 | 21,6 / 30 | 215 | 1120 | G1/2" |
| СМТ 125-1290Н | 50 | 30 / 40 | 245 | 1290 | G1/2" |
| СМТ 150-1550Н | 75 | 41,3 / 52,5 | 280 | 1550 | G1/2" |
| СМТ 200-1560Н | 130 | 56,4 / 125 | 335 | 1560 | G1/2" |
| СМТ 250-1940Н | 180 | 63,4 / 156 | 390 | 1940 | 2xG1/2" |
| СМТ 300-2090Н | 300 | 84 / 225 | 440 | 2090 | 2xG1/2" |
| СМТ 350-2180Н | 350 | 150 / 382 | по запросу | по запросу | 2xG1/2" |
| СМТ 400-2190Н | 400 | 176 / 440 | по запросу | по запросу | 2xG1/2" |
| СМТ 500-2350Н | 500 | 210 / 440 | по запросу | по запросу | 2xDN25, PN16 |
Принцип работы
Смеситель устанавливается непосредственно на трубопровод исходной воды. Реагент подается в смеситель через патрубок перпендикулярно основному потоку обрабатываемой воды.
Эффект смешения достигается за счет многократного деления и направленного закручивания потока на турбулизирующих элементах при движения потока внутри аппарата.
Время смешения – 0,8 – 1,2 сек.
Потери напора – 12 - 15 м (1,2 – 1,5 бар).
| Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
|---|---|---|---|
| Взвешенные вещества, мг/л |
50 |
0,04 |
|
| Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
| Состав установки | Описание типовой станции | Варианты модификаций |
|---|---|---|
| Сборное модульное здание |
|
|
| Технологическое оборудование |
|
|
| Обеззараживание воды |
|
|
| Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
| Шкаф управления |
|
|
| КИП |
|
|
| Наименование | Описание | Преимущества |
|---|---|---|
| Установка УФ-обеззараживания воды |
|
|
| Насос откачки чистой воды |
|
|
| Задвижка сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
| Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
