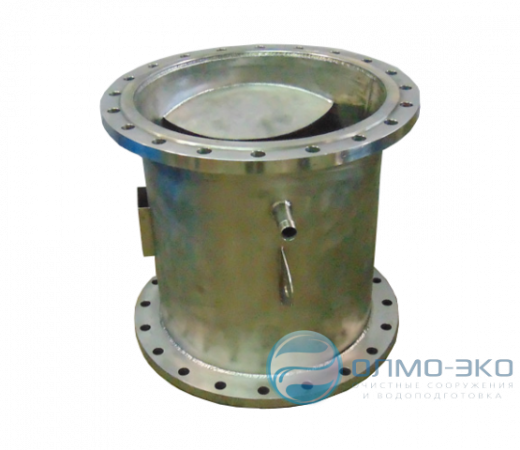

Смеситель статический вихревой - СМВ
- Прочный корпус из нержавеющей стали AISI 304, 316, 321

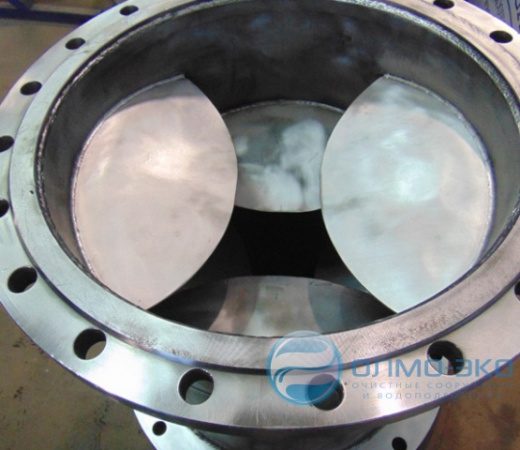

- Трехкратное завихрение потока в переменных направлениях
- Мгновенное смешение с вязкими реагентами (флокулянт)
- Высокоэффективен для обработки осадков и шламов
- Гарантия 2 года
Смеситель статический вихревой - СМВ
#PROP_TITLE#
—
#PROP_VALUE#
| Наименование модели | Q, м³/час | Масса нетто/рабочая, кг | Диаметр, мм | Длина, мм | Ввод реагента |
|---|---|---|---|---|---|
| СМВ-25Н | 2 | 0,48 / 0,56 | 25 | 150 | G1/8" |
| СМВ-32Н | 3 | 0,77 / 0,9 | 32 | 150 | G1/8" |
| СМВ-40Н | 5 | 4,2 / 4,4 | 40 | 156 | G1/2" |
| СМВ-50Н | 10 | 5,1 / 5,4 | 50 | 160 | G1/2" |
| СМВ-65Н | 15 | 6,7 / 7,1 | 65 | 174 | G1/2" |
| СМВ-80Н | 25 | 7,4 / 8 | 80 | 180 | G1/2" |
| СМВ-100Н | 40 | 10,1 / 11,3 | 100 | 195 | G1/2" |
| СМВ-125Н | 65 | 13,5 / 15,7 | 125 | 208 | G1/2" |
| СМВ-150Н | 80 | 18,2 / 21 | 150 | 240 | G1/2" |
| СМВ-200Н | 150 | 21,9 / 32,4 | 200 | 310 | G1/2" |
| СМВ-250Н | 250 | 38 / 56 | 250 | 364 | 2xG1/2" |
| СМВ-300Н | 350 | 46 / 76 | 300 | 430 | 2xG1/2" |
| СМВ-350Н | 500 | 68 / 106 | 350 | 460 | 2xG1/2" |
| СМВ-400Н | 700 | 92 / 162 | 400 | 558 | 2xG1/2" |
| СМВ-500Н | 1000 | 122 / 240 | 500 | 610 | 2xG1" |
| СМВ-600Н | 1500 | 184 / 354 | 600 | 730 | 2xG1" |
| СМВ-800Н | 2500 | 360 / 750 | 800 | 870 | 4xG1" |
| СМВ-1000Н | 3500 | 580 / 1320 | 1000 | 960 | 6xG1" |
| СМВ-1200Н | 5000 | 860 / 2100 | 1200 | 1110 | 6/G1" |
Принцип работы
Смеситель устанавливается непосредственно на трубопровод исходной воды. Реагент подается в смеситель через патрубок (либо несколько патрубков) в область максимальной турбуленции потока.
Эффект смешения достигается за счет образования мощных вихревых потоков распределяющих реагент по объему обрабатываемой жидкости (осадка).
Время смешения – 0,3 – 0,35 сек.
Потери напора – 2,5 - 3 м (0,25 – 0,3 бар).
| Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
|---|---|---|---|
| Взвешенные вещества, мг/л |
50 |
0,04 |
|
| Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
| Состав установки | Описание типовой станции | Варианты модификаций |
|---|---|---|
| Сборное модульное здание |
|
|
| Технологическое оборудование |
|
|
| Обеззараживание воды |
|
|
| Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
| Шкаф управления |
|
|
| КИП |
|
|
| Наименование | Описание | Преимущества |
|---|---|---|
| Установка УФ-обеззараживания воды |
|
|
| Насос откачки чистой воды |
|
|
| Задвижка сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
| Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
