- Эффективность флотаторов:
-
> нефтепродукты от 95 до 98%
> взвешенные в-ва от 90 до 98%
> жиры от 90 до 98%
- Технология рециркуляции очищенной воды
- Материал исполнения корпуса: Сталь Ст.3, AISI304, AISI316, AISI321
- Сатуратор, насос и механизм шламоудаления из нержавеющей стали
- Возможность взрывозащищенного исполнения
| Наименование модели | Q, м³/час | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг | Мощность, кВт |
|---|---|---|---|---|
| ФЛ-1 | 1 | 1170 х 940 х 1800 | 260 / 820 | 0,9 |
| ФЛ-2,5 | 2,5 | 1316 х 840 х 1828 | 500 / 1200 | 1,5 |
| ФЛ-5 | 5 | 1990 х 1542 х 2194 | 950 / 3000 | 1,7 |
| ФЛ-10 | 10 | 2536 х 1548 х 2194 | 1100 / 4200 | 2,4 |
| ФЛ-15 | 15 | 2686 х 2148 х 2194 | 1400 / 6100 | 4,4 |
| ФЛ-20 | 20 | 3286 х 2148 х 2194 | 1640 / 7690 | 4,4 |
| ФЛ-25 | 25 | 3552 х 2148 х 2194 | 1720 / 9400 | 5,9 |
| ФЛ-32,5 | 32,5 | 4036 х 2350 х 2354 | 2250 / 12000 | 5,9 |
| ФЛ-40 | 40 | 4786 х 2350 х 2354 | 2800 / 15000 | 11,4 |
| ФЛ-50 | 50 | 5826 х 2350 х 2354 | 3200 / 19000 | 11,4 |
| ФЛ-65 | 65 | 8311 х 2350 х 2354 | 4600 / 25200 | 15,8 |
| ФЛ-80 | 80 | 9811 х 2350 х 2354 | 5700 / 31000 | 15,8 |
| ФЛ-100 | 100 | 5826 х 5387 х 2354 | 6600 / 39000 | 22,8 |
| ФЛ-130 | 130 | 8311 х 5387 х 2354 | 9500 / 52000 | 31,6 |
| ФЛ-160 | 160 | 9811 х 5387 х 2354 | 11700 / 62000 | 31,6 |
| ФЛ-200 | 200 | 9811 х 8424 х 2354 | 14400 / 76000 | 47,4 |
Принцип работы очистки сточной воды флотатором
- Насыщение воды воздухом.

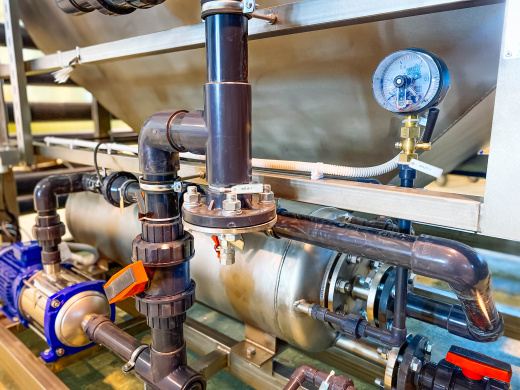

Часть очищенной воды циркуляционным насосом подается в сатуратор, где происходит насыщение воды воздухом. Подача воздуха в воду производится через эжектор циркуляционного насоса. Из сатуратора насыщенная воздухом вода подается на вход камеры флотации. - Процесс флотации.
Исходные стоки подаются на флотатор в напорном режиме и поступают во флотационную камеру совместно с рециркуляционной водой, насыщенной воздухом. При сбросе давления растворенный воздух выделяется из воды в виде микропузырьков. Микропузырьки прилипают к частицам загрязнений и поднимают их в верхнюю часть камеры флотации (зону флотации), образуя пенный слой. - Сепарация на тонкослойных элементах.
Очищаемая вода из зоны флотации поступает в зону сепарации, расположенную в нижней части флотационной камеры и оснащенную тонкослойными элементами. В данной секции происходит окончательное выделение растворенного воздуха, наличие тонкослойных элементов ускоряет всплытие микропузырьков. - Отвод очищенной воды.
При выходе из тонкослойных элементов поток очищенной воды меняет направление на восходящее и поступает в камеру очищенной воды, откуда отводится самотеком. - Удаление флотопены.
Флотопена удаляется с поверхности воды скребковым механизмом с электроприводом в приемный лоток, из которого отводится самотеком. - Вывод осадка.
Образующийся осадок собирается в нижней конусной части флотационной камеры и периодически отводится из установки.
Для очистки воды от химикатов и примесей, необходимо использовать качественный напорный флотатор. На страницах нашего сайта вам представлен огромный ассортимент оборудования для очистки сточных вод. Первостепенно флотатор влияет на удаление из воды химикатов, грязи, песка и других деталей, которые ее загрязняют. Принцип его работы заключается в напорной флотации и удалении из воды гидрофобных частиц.
Напорные флотаторы очистки сточных вод выполняют важные функции в работе очистных сооружений. Мы предлагаем свои услуги не только в предоставлении широкого ассортимента продукции, но также и в его установке. Чтобы оборудование качественно функционировало, следует произвести расчет напорного флотатора, чем занимаются наши специалисты. Кроме того, мы предлагаем свои услуги в создании чертежа напорного флотатора.
Наши инженеры и другие сотрудники компании знают все тонкости установки очистительного оборудования, поэтому смогут составить схему напорного флотатора при необходимости.
Процесс флотации разделяет жидкость на примеси и воду, отводя в отдельную камеру всю грязь и химикаты. В любой промышленной или хозяйственной деятельности радиальный флотатор нашей компании очень востребован. Оборудование работает под определенным давлением, благодаря чему можно добиться максимальной очистки сточных вод.
Если вы хотите легко очищать стоки, рекомендуем обратить внимание на наше оборудование, которое справляется с загрязнениями благодаря своим физико-химическим методам. Напорные флотаторы выводят все примеси и осадок в специально отведенную камеру, благодаря чему вы можете использовать очищенную воду. Чтобы купить нашу технику, напишите по любым контактам, указанным на сайте или позвоните по телефонам наших сотрудников. Мы поможем с выбором и установкой.
| Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
|---|---|---|---|
| Взвешенные вещества, мг/л |
50 |
0,04 |
|
| Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
| Состав установки | Описание типовой станции | Варианты модификаций |
|---|---|---|
| Сборное модульное здание |
|
|
| Технологическое оборудование |
|
|
| Обеззараживание воды |
|
|
| Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
| Шкаф управления |
|
|
| КИП |
|
|
| Наименование | Описание | Преимущества |
|---|---|---|
| Установка УФ-обеззараживания воды |
|
|
| Насос откачки чистой воды |
|
|
| Задвижка сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
| Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
