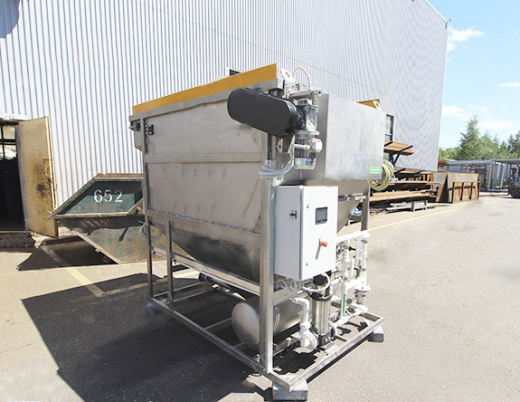

Флотатор – ФЛ60Т
- Эффективность установки:
-
> нефтепродукты с 500 до 2 мг/л
> взвешенные в-ва с 1 000 до 3 мг/л
> жиры с 500 до 10 мг/л
- Сатуратор, насос и механизм шламоудаления из нержавеющей стали
- Специальное исполнение флотатора для очистки стоков t = 40-60ºС
- Возможность взрывозащищенного исполнения
Флотатор – ФЛ60Т
| Наименование модели | Q, м³/час | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг | Мощность, кВт |
|---|---|---|---|---|
| ФЛ60Т-1 | 1 | 1170 х 940 х 1800 | 260 / 820 | 1,17 |
| ФЛ60Т-2,5 | 2,5 | 1316 х 840 х 1828 | 500 / 1200 | 1,95 |
| ФЛ60Т-5 | 5 | 1990 х 1542 х 2194 | 950 / 3000 | 2,2 |
| ФЛ60Т-10 | 10 | 2536 х 1548 х 2194 | 1100 / 4200 | 3,1 |
| ФЛ60Т-15 | 15 | 2686 х 2148 х 2194 | 1400 / 6100 | 5,7 |
| ФЛ60Т-20 | 20 | 3286 х 2148 х 2194 | 1640 / 7690 | 5,7 |
| ФЛ60Т-25 | 25 | 3552 х 2148 х 2194 | 1720 / 9400 | 7,7 |
| ФЛ60Т-32,5 | 32,5 | 4036 х 2350 х 2354 | 2250 / 12000 | 14,8 |
| ФЛ60Т-40 | 40 | 4786 х 2350 х 2354 | 2800 / 15000 | 14,8 |
| ФЛ60Т-50 | 50 | 5826 х 2350 х 2354 | 3200 / 19000 | 14,8 |
| ФЛ60Т-65 | 65 | 8311 х 2350 х 2354 | 4600 / 25200 | 20,5 |
| ФЛ60Т-80 | 80 | 9811 х 2350 х 2354 | 5700 / 31000 | 20,5 |
| ФЛ60Т-100 | 100 | по запросу | по запросу | по запросу |
| ФЛ60Т-130 | 130 | 8311 х 5387 х 2354 | 9500 / 52000 | 41 |
| ФЛ60Т-160 | 160 | 9811 х 5387 х 2354 | 11700 / 62000 | 41 |
| ФЛ60Т-200 | 200 | 9811 х 8424 х 2354 | 14400 / 76000 | 61,6 |
Принцип работы
- Процесс флотации.
Исходные стоки подаются на флотатор в напорном режиме и поступают во флотационную камеру совместно с рециркуляционной водой, насыщенной воздухом. При сбросе давления растворенный воздух выделяется из воды в виде микропузырьков. Микропузырьки прилипают к частицам загрязнений и поднимают их в верхнюю часть камеры флотации (зону флотации), образуя пенный слой. - Сепарация на тонкослойных элементах.
Очищаемая вода из зоны флотации поступает в зону сепарации, расположенную в нижней части флотационной камеры и оснащенную тонкослойными элементами. В данной секции происходит окончательное выделение растворенного воздуха, наличие тонкослойных элементов ускоряет всплытие микропузырьков. - Отвод очищенной воды.
При выходе из тонкослойных элементов поток очищенной воды меняет направление на восходящее и поступает в камеру очищенной воды, откуда отводится самотеком. - Насыщение воды воздухом.

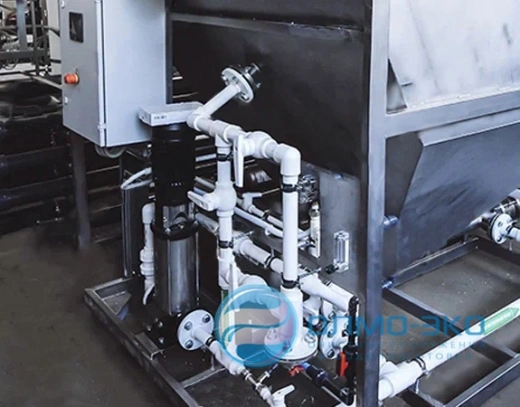

Часть очищенной воды циркуляционным насосом подается в сатуратор, где происходит насыщение воды воздухом. Подача воздуха в воду производится через эжектор циркуляционного насоса. Из сатуратора насыщенная воздухом вода подается на вход камеры флотации. - Удаление флотопены.
Флотопена удаляется с поверхности воды скребковым механизмом с электроприводом в приемный лоток, из которого отводится самотеком. - Вывод осадка.
Образующийся осадок собирается в нижней конусной части флотационной камеры и периодически отводится из установки.
| Наименование загрязнений | Единицы измерения | Допустимые концентрации на входе | Эффективность очистки |
|---|---|---|---|
| Нефтепродукты | мг/л | 10 - 500 | 95 - 98% |
| Взвешенные вещества | мг/л | 150 - 1000 | 90 - 98% |
| Жиры | мг/л | 50 - 1000 | 90 - 98% |
| ХПК | мгО2/л | 250 - 5000 | 60 - 80% |
| БПК | мгО2/л | 150 - 3000 | 60 - 80% |
| Состав установки | Описание типовой установки | Варианты модификации |
|---|---|---|
| Флотационная емкость |
|
|
| Система сатурации |
|
|
| Механизм шламоудаления |
|
|
| Система технологических трубопроводов |
|
|
| Электрооборудование |
|
|
| Контрольно-измерительные приборы |
|
|
| Опция | Характеристики | Преимущества |
|---|---|---|
| Площадка обслуживания |
|
|
| Шкаф управления на ПЛК |
|
|
| Запорная арматура с электроприводом на линии сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Крышка флотокамеры |
|
|
| Взрывозащищенное исполнение |
|
|
МОНТАЖ
- Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
-
Монтаж включает:
-
> установку на фундамент и крепление;
> подключение трубопроводов;
> подвод кабелей электропитания, установку и подключение средств автоматизации;
> установку и подключение средств автоматизации.
Гарантия и сервис
- Стандартная гарантия - 2 года.
- Расширенная гарантия - 5 лет.
- Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
-
Плановое техническое обслуживание по согласованной программе включающее:
-
> проверку состояния,
> регулировку,
> ревизию узлов,
> замену быстроизнашиваемых деталей.
ПНР
-
Наша сервисная служба осуществляет:
-
> шеф-монтажные и пусконаладочные работы;
> индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
> обучение персонала Клиента.
