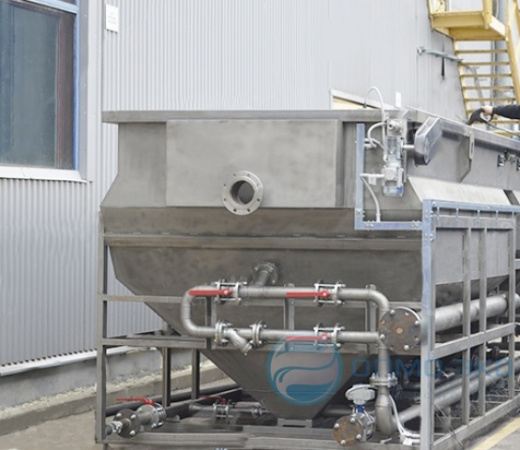

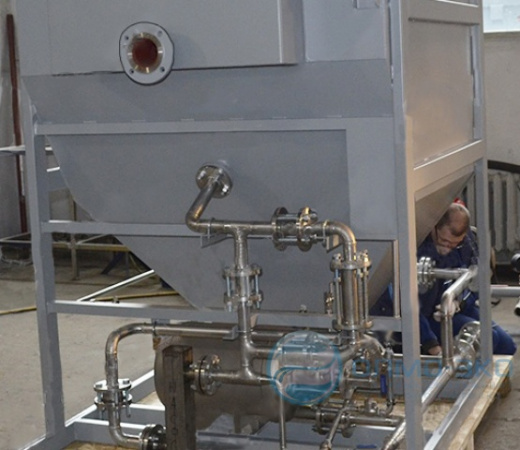

Флотатор - ФЛ90Т
- Эффективность установки:
-
> нефтепродукты - с 500 до 2 мг/л
> взвешенные в-ва - с 1 000 до 3 мг/л
> жиры - с 500 до 10 мг/л
- Сатуратор, насос и механизм шламоудаления из нержавеющей стали
- Специальное исполнение флотатора для очистки стоков t = 60-90ºС
- Сатуратор, насос и механизм шламоудаления из нержавеющей стали
- Возможность взрывозащищенного исполнения
Флотатор - ФЛ90Т
#PROP_TITLE#
—
#PROP_VALUE#
| Наименование модели | Q, м³/час | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг | Мощность, кВт |
|---|---|---|---|---|
| ФЛ90Т-1 | 1 | по запросу | по запросу | по запросу |
| ФЛ90Т-2,5 | 2,5 | по запросу | по запросу | по запросу |
| ФЛ90Т-5 | 5 | по запросу | по запросу | по запросу |
| ФЛ90Т-10 | 10 | по запросу | по запросу | по запросу |
| ФЛ90Т-15 | 15 | по запросу | по запросу | по запросу |
| ФЛ90Т-20 | 20 | по запросу | по запросу | по запросу |
| ФЛ90Т-25 | 25 | по запросу | по запросу | по запросу |
| ФЛ90Т-32,5 | 32,5 | по запросу | по запросу | по запросу |
| ФЛ90Т-40 | 40 | по запросу | по запросу | по запросу |
| ФЛ90Т-50 | 50 | по запросу | по запросу | по запросу |
| ФЛ90Т-65 | 65 | по запросу | по запросу | по запросу |
| ФЛ90Т-80 | 80 | по запросу | по запросу | по запросу |
| ФЛ90Т-100 | 100 | по запросу | по запросу | по запросу |
| ФЛ90Т-160 | 160 | по запросу | по запросу | по запросу |
| ФЛ90Т-200 | 200 | по запросу | по запросу | по запросу |
Принцип работы
- Процесс флотации.
Исходные стоки подаются на флотатор в напорном режиме и поступают во флотационную камеру совместно с рециркуляционной водой, насыщенной воздухом. При сбросе давления растворенный воздух выделяется из воды в виде микропузырьков. Микропузырьки прилипают к частицам загрязнений и поднимают их в верхнюю часть камеры флотации (зону флотации), образуя пенный слой. - Сепарация на тонкослойных элементах.
Очищаемая вода из зоны флотации поступает в зону сепарации, расположенную в нижней части флотационной камеры и оснащенную тонкослойными элементами. В данной секции происходит окончательное выделение растворенного воздуха, наличие тонкослойных элементов ускоряет всплытие микропузырьков. - Отвод очищенной воды.
При выходе из тонкослойных элементов поток очищенной воды меняет направление на восходящее и поступает в камеру очищенной воды, откуда отводится самотеком. - Насыщение воды воздухом.
Часть очищенной воды циркуляционным насосом подается в сатуратор, где происходит насыщение воды воздухом. Подача воздуха в воду производится компрессором. Из сатуратора насыщенная воздухом вода подается на вход камеры флотации. - Удаление флотопены.
Флотопена удаляется с поверхности воды скребковым механизмом с электроприводом в приемный лоток, из которого отводится самотеком. - Вывод осадка.
Образующийся осадок собирается в нижней конусной части флотационной камеры и периодически отводится из установки.
| Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
|---|---|---|---|
| Взвешенные вещества, мг/л |
50 |
0,04 |
|
| Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
| Состав установки | Описание типовой станции | Варианты модификаций |
|---|---|---|
| Сборное модульное здание |
|
|
| Технологическое оборудование |
|
|
| Обеззараживание воды |
|
|
| Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
| Шкаф управления |
|
|
| КИП |
|
|
| Наименование | Описание | Преимущества |
|---|---|---|
| Установка УФ-обеззараживания воды |
|
|
| Насос откачки чистой воды |
|
|
| Задвижка сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
| Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
