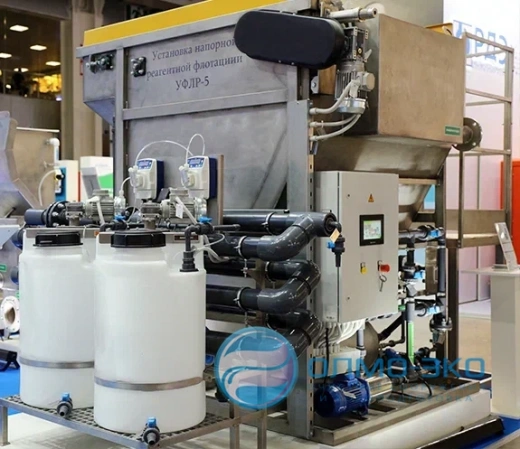

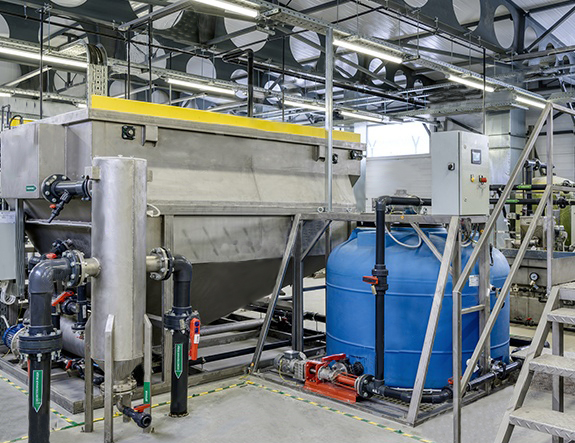

Флотатор - УФЛР
- Эффективность установки:
-
> нефтепродукты от 95 до 98%
> взвешенные в-ва от 90 до 98%
> жиры от 90 до 98%
- Материал исполнения корпуса: Сталь Ст.3, AISI304, AISI316, AISI321
- Гидравлическая нагрузка по сточной воде 5,8 - 6,5 м3/м2*ч
- Встроенный блок приготовления и дозирования растворов флокулянта и коагулянта, встроенный флокулятор
- Возможность взрывозащищенного исполнения

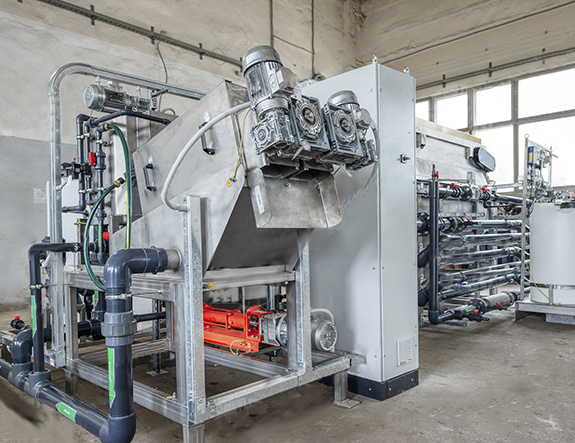

Флотатор - УФЛР
| Наименование модели | Q, м³/час | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг | Мощность, кВт |
|---|---|---|---|---|
| УФЛР-1 | 1 | 1310 х 1880 х 1800 | 330 / 1050 | 1,8 |
| УФЛР-2,5 | 2,5 | 1910 х 1564 х 1828 | 550 / 1800 | 2,4 |
| УФЛР-5 | 5 | 2340 х 2380 х 2194 | 1040 / 3350 | 2,8 |
| УФЛР-10 | 10 | 2786 х 2447 х 2194 | 1200 / 4800 | 3,1 |
| УФЛР-15 | 15 | 2970 х 3415 х 2194 | 1720 / 7100 | 5,1 |
| УФЛР-20 | 20 | 3470 x 3850 x 2194 | 2050 / 9400 | 5,1 |
| УФЛР-25 | 25 | 4070 x 3850 x 2194 | 2230 / 9600 | 7 |
| УФЛР-32,5 | 32,5 | 4390 х 4480 х 2354 | 2880 / 15200 | 7 |
| УФЛР-40 | 40 | 5130 х 4480 х 2354 | 3580 / 16200 | 12,5 |
| УФЛР-50 | 50 | 6170 х 4480 х 2534 | 3750 / 24000 | 12,8 |
| УФЛР-65 | 65 | 8310 х 4680 х 2354 | 5500 / 29500 | 17,3 |
| УФЛР-80 | 80 | 9810 x 4680 x 2354 | 6600 / 35500 | 17,3 |
| УФЛР-100 | 100 | 8000 х 6940 х 2354 | 7850 / 40200 | 24,5 |
| УФЛР-130 | 130 | 10800 х 6940 х 2354 | 12000 / 57800 | 33,6 |
| УФЛР-160 | 160 | 12800 x 6980 x 2354 | 14300 / 72500 | 33,6 |
| УФЛР-200 | 200 | 16800 х 6940 х 2354 | 16000 / 88000 | 49,4 |

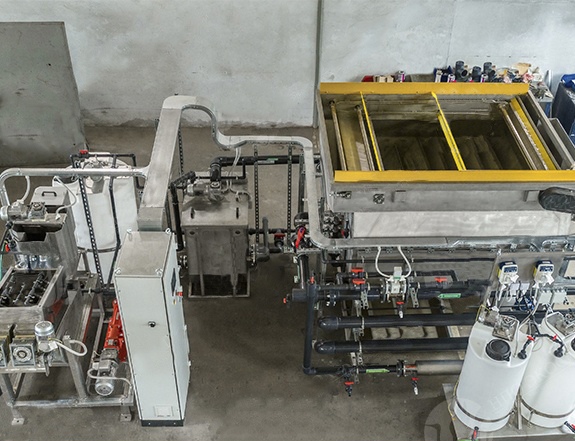

Принцип работы
- Приготовление и дозирование реагентов.
Растворно-расходную емкость заполняют водой и загружают в неё расчётное количество товарного реагента. Смешение коагулянта с водой производится с помощью лопастной мешалки, флокулянта - рамной. Готовые растворы подаются насосами-дозаторами пропорционально показаниям расходомера. - Реагентная обработка.

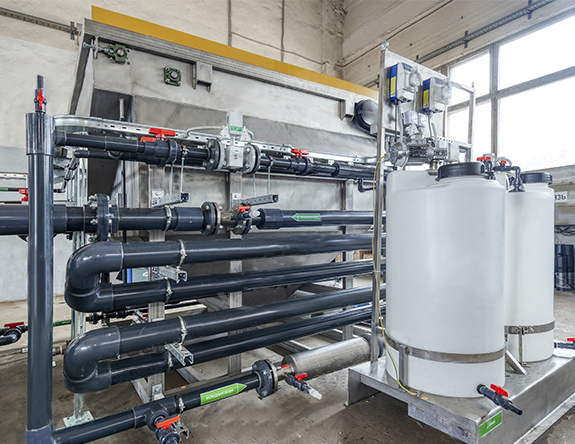

Исходный сток в напорном режиме подается в трубный статический смеситель на входе флокулятора, в который дозируется раствор коагулянта. Смеситель обеспечивает мгновенное смешение коагулянта с исходной водой. Далее сток поступает в трубный блок, где проиcходит процесс гидролиза коагулянта. На выходе из трубного блока установлен вихревой смеситель, в который подается раствор флокулянта. Обработанная реагентами вода, содержащая скоагулированные загрязнения, подается на флотацию. - Процесс флотации.
Стоки поступают во флотационную камеру совместно с рециркуляционной водой, насыщенной воздухом. При сбросе давления растворенный воздух выделяется из воды в виде микропузырьков. Микропузырьки прилипают к частицам загрязнений и поднимают их в верхнюю часть камеры флотации (зону флотации), образуя пенный слой. - Сепарация на тонкослойных элементах.

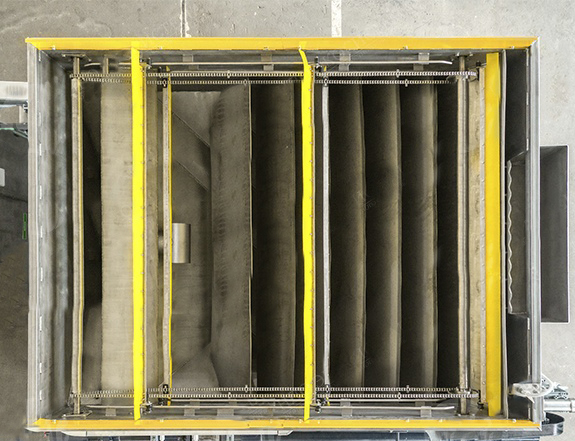

Очищаемая вода из зоны флотации поступает в зону сепарации, расположенную в нижней части флотационной камеры и оснащенную тонкослойными элементами. В данной секции происходит окончательное выделение растворенного воздуха, наличие тонкослойных элементов ускоряет всплытие микропузырьков. - Отвод очищенной воды.
При выходе из тонкослойных элементов поток очищенной воды меняет направление на восходящее и поступает в камеру очищенной воды, откуда отводится самотеком. - Насыщение воды воздухом.
Часть очищенной воды циркуляционным насосом подается в сатуратор, где происходит насыщение воды воздухом. Подача воздуха в воду производится через эжектор циркуляционного насоса. Из сатуратора насыщенная воздухом вода подается на вход камеры флотации. - Удаление флотопены.
Флотопена удаляется с поверхности воды скребковым механизмом с электроприводом в приемный лоток, из которого отводится самотеком. - Вывод осадка.
Образующийся осадок собирается в нижней конусной части флотационной камеры и периодически отводится из установки.
| Наименование загрязнений | Единицы измерения | Допустимые концентрации на входе | Эффективность очистки |
|---|---|---|---|
| Нефтепродукты | мг/л | 10 - 500 | 95 - 98% |
| Взвешенные вещества | мг/л | 150 - 1500 | 90 - 98% |
| Жиры | мг/л | 50 - 1000 | 90 - 98% |
| ХПК | мгО2/л | 250 - 5000 | 60 - 80% |
| БПК | мгО2/л | 150 - 3000 | 60 - 80% |
| Состав установки | Описание типовой установки | Варианты модификаций |
|---|---|---|
| Блок приготовления и дозирования реагента |
|
|
| Флокулятор |
|
|
| Флотационная емкость |
|
|
| Система сатурации |
|
|
| Механизм шламоудаления |
|
|
| Система технологических трубопроводов |
|
|
| Электрооборудование |
|
|
| Контрольно-измерительные приборы |
|
|
| Опция | Характеристики | Преимущества |
|---|---|---|
| Площадка обслуживания |
|
|
| Запорная арматура с электроприводом на линии сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Крышка флотокамеры |
|
|
| Взрывозащищенное исполнение |
|
|
МОНТАЖ
- Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
-
Монтаж включает:
-
> установку на фундамент и крепление;
> подключение трубопроводов;
> подвод кабелей электропитания, установку и подключение средств автоматизации;
> установку и подключение средств автоматизации.
Гарантия и сервис
- Стандартная гарантия - 2 года.
- Расширенная гарантия - 5 лет.
- Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
-
Плановое техническое обслуживание по согласованной программе включающее:
-
> проверку состояния;
> регулировку;
> ревизию узлов;
> замену быстроизнашиваемых деталей.
ПНР
-
Наша сервисная служба осуществляет:
-
> шеф-монтажные и пусконаладочные работы;
> индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
> обучение персонала Клиента.
