Валдай-КДСВ

Оставить заявку

Задать вопрос

Технология дезинфекции сточных вод комбинированного действия

Установка полной заводской готовности

Короткие сроки монтажных работ

Пусконаладочные и сервисные работы

Область применения:

сточные воды после биологических очистных сооружений
санитарно-опасные стоки больниц, профилакториев и т.п.
не достаточно очищенные стоки (для объектов, где отсутствуют очистные сооружения, либо работают неэффективно)

Подробнее

Модель	Производительность (Q, м³/час)	Габариты установки (ДxШxВ), мм	Масса нетто/рабочая, кг	Мощность, кВт
Валдай - КДСВ-1	1(24)	4500 х 2500 х 2900	3200 / 3850	4,8 (в т.ч. оборудование - 1,3)
Валдай - КДСВ-2,5	2,5(60)	4500 х 2500 х 2900	3310 / 4630	5,2 (в т.ч. оборудование - 1,7)
Валдай - КДСВ-5	5(120)	6000 х 2500 х 2900	4200 / 6800	7,8 (в т.ч. оборудование - 2,3)
Валдай - КДСВ-10	10(240)	7500 х 2500 х 2900	6100 / 11300	9,4 (в т.ч. оборудование - 2,9)
Валдай - КДСВ-15	15(360)	9000 х 2500 х 2900	7400 / 15100	12,2 (в т.ч. оборудование - 3,8)
Валдай - КДСВ-20	20(480)	9000 х 2500 х 2900	7600 / 18100	12,5 (в т.ч. оборудование - 4,1)
Валдай - КДСВ-25	25(600)	12000 х 2500 х 2900	10000 / 23800	15,3 (в т.ч. оборудование - 5,8)
Валдай - КДСВ-32,5	32,5(780)	12000 х 3000 х 2900	12000 / 30000	17 (в т.ч. оборудование - 6,3)
Валдай - КДСВ-40	40(960)	12000 х 3200 х 2900	12800 / 34000	18,8 (в т.ч. оборудование - 8,1)
Валдай - КДСВ-50	50(1200)	12000 х 5000 х 2900	18000 / 44000	28 (в т.ч. оборудование - 10)
Валдай - КДСВ-65	65(1560)	12000 х 5000 х 2900	21000 / 56000	30 (в т.ч. оборудование - 11,8)
Валдай - КДСВ-80	80(1920)	12000 х 5000 х 2900	22000 / 64000	33 (в т.ч. оборудование - 15)
Валдай - КДСВ-100	100(2400)	12000 х 7500 х 2900	28000 / 80000	36 (в т.ч. оборудование - 19)

Принцип работы

Подача стоков.

Сточная вода может подаваться на установку дезинфекции с помощью погружного насоса, либо под остаточным давлением после очистки на напорных фильтрах. Возможен самотечный режим подачи воды. При подаче на дезинфекцию не очищенных стоков необходимо обеспечить предварительную механическую очистку стоков (удаление песка, мусора и крупных примесей).

Хлорирование.

Исходные стоки поступают в контактный резервуар, состоящий из 2-4 секций, соединенных последовательно. Раствор гипохлорита натриядозируется в подающий трубопровод перед 1-й секцией контактного резервуара. В контактном резервуаре в течение 30 минут происходит удаление большей части патогенных микроорганизмов (бактерий и вирусов). Гипохлорит натрия может применяться в виде концентрата (марка А содержание активного хлора 19%), либо в виде разбавленного раствора. Кроме обеззараживающего эффекта при хлорировании воды происходит подготовка воды к УФ-обеззараживанию за счет окисления органических веществ и снижения цветности воды. Также снижается устойчивость отдельных групп микроорганизмов к бактерицидному УФ-облучению. В зависимости от качества поступающей воды доза активного хлора может регулироваться в диапазоне 3-25 мг/л. Для очищенных стоков с содержанием взвешенных веществ не более 10 мг/лдозу активного хлора принимают 3-5 мг/л. Если содержание взвешенных веществ составляет 15-25 мг/л - доза активного хлора должна быть увеличена до 10-15 мг/л и более.

Ультрафиолетовое обеззараживание воды.

После хлорирования вода насосом подается на установку УФ-обеззараживания. Ультрафиолетовое излучение обладает выраженным биоцидным действием в отношении различных микроорганизмов, включая бактерии, вирусы и грибы. Максимум бактерицидного действия приходится на область 250-270 нм. При воздействии такого излучения на ДНК и РНК клетка теряет способность к размножению. Для получения бактерицидного эффекта в соответствии с МУ 2.1.5.732-99 доза облучения должна быть не менее 30 мДж/см2. В установках Валдай-КДСВ используется доза облучения - 65 мДж/см2, что является необходимым условием для обеспечения эпидемическая безопасности воды по паразитологическим показателям. Таким образом, бактерицидное УФ-облучение завершает процесс дезинфекции, усиливая действие активного хлора.

Дехлорирование воды.

Для снижения концентрации остаточного активного хлора до нормативных значений применяется дехлорирование воды.после УФ-установки в трубопровод вводится раствор бисульфита натрия. За счет этого избыточное количество активного хлора переходит вбезопасную формуCl-, безопасную для сброса в водоем. Концентрация активного хлора на выходе установки непрерывно измеряется анализатором, обеспечивая его остаточное содержание на уровне 1,5 мг/л.

Доочистка (опционно).

В случае если кроме обеззараживания воды требуется ее глубокая доочистка, то на выходе станции может быть установлена система дополнительной фильтрационной и сорбционной доочистки стоков модели Валдай ФС.

Показатель	Единица измерения	Исходные стоки	Очищенные и обеззараженые стоки
Общие колиформные бактерии	КОЕ/100 мл	10⁶-10⁹	100
Колифаги	БОЕ/100 мл	10³-10⁴	100
Вирусы	БОЕ/100 мл	10³	отсутствие
Остаточный хлор	мг/л	5	1,5

Состав установки	Описание	Варианты модификации

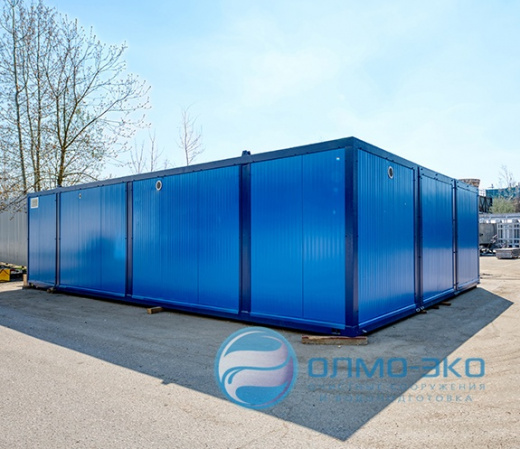

Сборное модульное здание	Здание состоит из одного и более составных утепленных модулей. Оснащается системами отопления, приточно-вытяжной вентиляцией и освещением. Сооружение рассчитывается для требуемой климатической зоны Параметры здания по пожарно- техническим характеристикам (в соответствии с СП 12.13130.2009) Категория по пожарной опасности - Д Степень огнестойкости - IV Класс конструктивной пожарной опасности - С0 Класс функциональной пожарной опасности - Ф5.1	Толщина сэндвич панелей Цветовые решения Тип отопления Степень огнестойкости
Контактный резервуар	Емкости из ПНД (2-4 шт. в зависимости от модели) Рамные конструкции из нержавеющей стали AISI304 Арматура с ручным приводом Комплект КИП	-
Установка приготовления и дозирования окислителя	Рама из нержавеющей стали AISI304 Емкость из ПНД Электромешалка Насос-дозатор с обвязкой ПВХ Арматура с ручным приводом Комплект КИП	Количество реагентных емкостей и насосов - дозаторов Дополнительный бочковой насос для закачки товарного реагента
Насос хлорированной воды	Насос из нержавеющей сталиAISI316 Трубопроводная обвязка – ПВХ Арматура с ручным приводом	Резервный насос Электроприводная арматура
Ультрафиолетовое обеззараживание воды	Установка ультрафиолетового обеззараживания воды с насосом промывки	Резервная установка
Установка приготовления и дозирования поглотителя	В пределах 100 мм от границы здания Материал — сталь, ПВХ Тип запорной арматуры – ручная	Материал трубопроводов Электроприводная арматура
Шкаф управления	Ручное и автоматическое управление технологическими электропотребителями	Тип и марка контроллера
Комплект КИП	Расходомер, датчики уровня в емкостях, манометры, анализатор хлора	Типы приборов Марки приборов Взрывозащищенное исполнение

Наименование	Описание	Преимущества
Насос подачи стоков	Погружной насос с комплектом датчиков уровня	Подача воды на обеззараживание из подземных емкостей/колодцев
Установка напорной фильтрации	Напорные фильтры с песчаной загрузкой	Удаление взвешенных веществ
Установка напорной сорбционной очистки	Напорные фильтры с сорбционной (угольной) загрузкой	Удаление растворенных органических примесей, в т.ч. хлорорганических соединений

МОНТАЖ

Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.

Монтаж включает:

установку контейнера на фундамент и крепление;
подключение трубопроводов;
подвод кабелей электропитания;
подключение средств автоматизации.

Гарантия и сервис

Стандартная гарантия - 2 года.

Расширенная гарантия - 5 лет.

Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.

Плановое техническое обслуживание по согласованной программе включающее:

проверку состояния,
регулировку,
ревизию узлов,
замену быстро изнашиваемых деталей.

ПНР

Наша сервисная служба осуществляет:

шеф-монтажные и пусконаладочные работы;
индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
поверку средств измерения;
обучение персонала Клиента.
