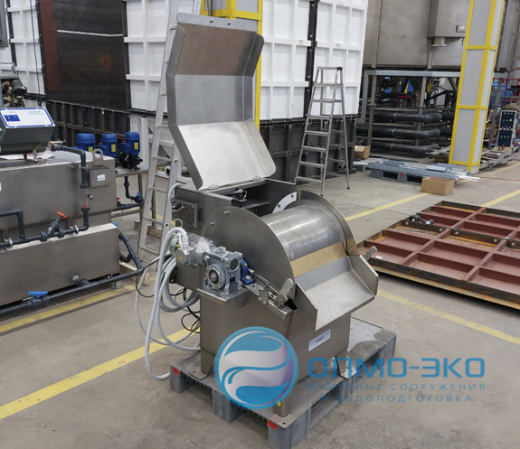

Барабанное сито - РБМ
- Очистка стоков от механических включений размером от 1 мм
- Производительность установок: от 15 до 200 м³/час
- Материал исполнения: Сталь Ст.3, AISI 304, 316, 321
- Оптимальное решение для предварительной очистки стоков с пищевых предприятий
- Диаметр отверстий барабана: 1,2,3,4 мм
Барабанное сито - РБМ
#PROP_TITLE#
—
#PROP_VALUE#
| Наименование модели | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг | Q, (м³/час) при отверстиях барабана Ø=1 мм | Q, (м³/час) при отверстиях барабана Ø=2 мм | Q, (м³/час) при отверстиях барабана Ø=3 мм | Q, (м³/час) при отверстиях барабана Ø=4 мм |
|---|---|---|---|---|---|---|
| РБМ-250 | 1040 х 755 х 1066 | 106 / 190 | 15 | 20 | 28 | - |
| РБМ-500 | 1040 х 991 х 1066 | 127 / 250 | 30 | 40 | 56 | - |
| РБМ-750 | 1040 х 1242 х 1066 | 144 / 330 | 45 | 60 | 84 | - |
| РБМ-1000 | 1220 х 1495 х 1250 | 166 / 420 | 70 | 90 | 126 | 150 |
| РБМ-1250 | 1480 х 1605 х 1490 | 210 / 540 | 86 | 112 | 157 | 188 |
| РБМ-1500 | 1480 х 1938 х 1420 | 247 / 450 | 111 | 145 | 203 | 244 |
| РБМ-1800 | 1550 х 2240 х 1490 | 296 / 550 | 125 | 162 | 227 | 272 |
| РБМ-2000 | 1550 х 2450 х 1490 | 338 / 620 | 138 | 180 | 252 | 302 |
Принцип работы
Исходная вода с механическими примесями и отходами поступает в приемную камеру установки через входной патрубок с фланцевым соединением. Камера оснащена датчиком уровня для для исключения переполнения блока водой.
Из приемной камеры вода равномерно подается на барабан. Крупные включения и примеси размером от 1-4 мм (в зависимости от диаметра отверстий барабана) задерживаются на поверхности сита, а очищенный сток, сквозь отверстия, поступает в камеру приема очищенной воды.
Очистка сита от отходов осуществляется с помощью статического скребка. Все крупные включения попадают в камеру приема шлама и выводятся из нее самотеком или с помощью отжимного шнекового пресса.
Установка оснащена форсунками для промывки сита. Промывка осуществляется либо с заданной периодичностью, либо в постоянном режиме.
| Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
|---|---|---|---|
| Взвешенные вещества, мг/л |
50 |
0,04 |
|
| Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
| Состав установки | Описание типовой станции | Варианты модификаций |
|---|---|---|
| Сборное модульное здание |
|
|
| Технологическое оборудование |
|
|
| Обеззараживание воды |
|
|
| Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
| Шкаф управления |
|
|
| КИП |
|
|
| Наименование | Описание | Преимущества |
|---|---|---|
| Установка УФ-обеззараживания воды |
|
|
| Насос откачки чистой воды |
|
|
| Задвижка сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
| Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
