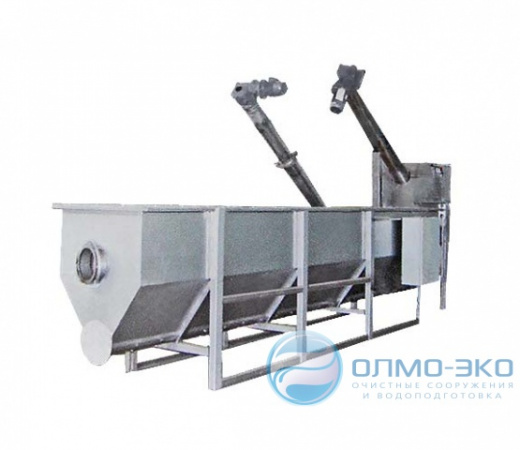

Мех.очистка - КОМБИ
- Эффективность установки:
-
> песок (u0 = 20 мм/с) от 90 до 99%
> крупные примеси от 98 до 99,5%
> нефтепродукты от 10 до 20%
> жиры до 5 г/л от 50 до 90%
> ХПК от 5 до 20%
- Производительность установок: от 15 до 450 м³/час
- Шнековые механизмы для удаления песка и мусора
- Удобная выгрузка в бункер или мешки для утилизации
- Материал исполнения: Сталь Ст.3, AISI 304, 316, 321
Мех.очистка - КОМБИ
#PROP_TITLE#
—
#PROP_VALUE#
| Наименование модели | Q, м³/час | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг | Мощность, кВт | Расход промывной воды л/ч |
|---|---|---|---|---|---|
| КОМБИ-15 | 15 | 2850 х 1820 х 2880 | 750 / 1660 | 0,8 | 120 |
| КОМБИ-25 | 25 | 3900 х 1820 х 3100 | 960 / 2150 | 0,8 | 180 |
| КОМБИ-40 | 40 | 4750 х 1820 х 3280 | 1320 / 2750 | 1,25 | 180 |
| КОМБИ-65 | 65 | 5800 х 1820 х 3600 | 1900 / 4100 | 1,25 | 240 |
| КОМБИ-100 | 100 | 6600 х 2360 х 4250 | 2600 / 5940 | 1,5 | 300 |
| КОМБИ-150 | 150 | 8450 х 2360 х 4250 | 2900 / 7900 | 1,8 | 375 |
| КОМБИ-200 | 200 | 10400 х 2360 х 4350 | 3800 / 10500 | 2 | 450 |
| КОМБИ-300 | 300 | 9800 х 2940 х 4600 | 4200 / 14500 | 3 | 600 |
| КОМБИ-450 | 450 | 14000 х 2940 х 4600 | 7600 / 22600 | 4,8 | 600 |
Принцип работы
Исходная вода с механическими примесями и отходами поступает в приемную камеру шнековой решетки через входной патрубок с фланцевым соединением. Камера оснащена патрубком аварийного перелива и датчиком уровня для управления вращением шнека.
Стоки проходят через шнековую барабанную решетку. Крупные включения и примеси размером 2-6 мм (в зависимости от диаметра отверстий решетки) остается внутри перфорированного барабана и подается с помощью шнека в зону отжима, из которой сбрасывается в отдельный контейнер. Поверхность барабана непрерывно очищается щетками. Периодически производится промывка шнека водой под давлением. Управление шнеком и промывка барабана автоматизирована в зависимости от уровня поступающих сточных вод.
После шнековой решетки стоки поступают в песколовку через входной патрубок. Твердые тяжелые примеси оседают на дно. Уловленный песок перемещается шнеком по конусной части днища и сбрасывается в приямок, откуда вторым шнековым транспортером поднимается наверх и выгружается в отдельный контейнер, при этом происходит его частичное обезвоживание.
Боковая продольная камера жироловки оборудована скребковым механизмом, с помощью которого всплывающие примеси с поверхности воды удаляются в шламовый карман. Вдоль камеры жироловки расположена система аэрации, к которой подводится воздух от внешнего компрессора. Аэрация обеспечивает отмывку песка от органических загрязнений и обеспечивает перемещение жиров и масел в боковую продольную камеру жироловки.
самотеком отводится через выпускной патрубок песколовки.
| Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
|---|---|---|---|
| Взвешенные вещества, мг/л |
50 |
0,04 |
|
| Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
| Состав установки | Описание типовой станции | Варианты модификаций |
|---|---|---|
| Сборное модульное здание |
|
|
| Технологическое оборудование |
|
|
| Обеззараживание воды |
|
|
| Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
| Шкаф управления |
|
|
| КИП |
|
|
| Наименование | Описание | Преимущества |
|---|---|---|
| Установка УФ-обеззараживания воды |
|
|
| Насос откачки чистой воды |
|
|
| Задвижка сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
| Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
