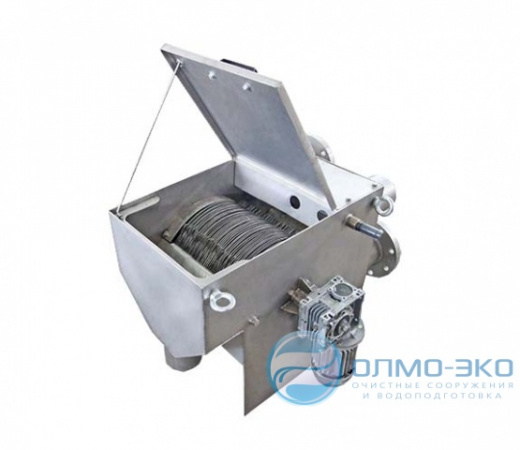

Мех. Решётка - МРР
- Очистка стоков от механических включений размером от 4 мм
- Производительность установок: от 25 до 1000 м³/час
- Автоматическая очистка установки от мусора
- Материал исполнения: AISI 304, 316, 321
- Оптимальное решение для предварительной очистки стоков с крупным мусором
Мех. Решётка - МРР
| Модель | Производительность (Q, м³/час) | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг | Мощность, кВт |
|---|---|---|---|---|
| МРР-25 | 25 | 727 х 630 х 625 | 120 / 160 | 0,12 |
| МРР-40 | 40 | 837 х 790 х 660 | 183 / 220 | 0,12 |
| МРР-65 | 65 | 850 х 880 х 680 | 228 / 290 | 0,18 |
| МРР-90 | 90 | 1070 х 810 х 860 | 290 / 380 | 0,25 |
| МРР-120 | 120 | 1070 х 1015 х 860 | 366 / 486 | 0,37 |
| МРР-160 | 160 | 1070 х 1280 х 860 | 410 / 565 | 0,37 |
| МРР-200 | 200 | 1290 х 1006 х 974 | 472 / 665 | 0,5 |
| МРР-250 | 250 | 1290 х 1210 х 974 | 510 / 760 | 0,55 |
| МРР-300 | 300 | 1480 х 1022 х 1150 | 580 / 900 | 0,75 |
| МРР-400 | 400 | 1530 х 1340 х 1190 | 620 / 1020 | 1,1 |
| МРР-500 | 500 | 1530 х 1600 х 1190 | 680 / 1200 | 1,1 |
| МРР-750 | 750 | 2100 х 1880 х 1680 | 1150 / 1900 | 1,5 |
| МРР-1000 | 1000 | 2600 х 2100 х 1800 | 1600 / 2600 | 2,2 |
Принцип работы
Вода с механическими примесями размером от 4мм, через патрубок подачи воды, поступает в приемную камеру. К камере присоединен механизм удаления загрязнений.
Из приемной камеры вода с мусором попадает на роторный механизм удаления загрязнений. Механизм представляет из себя барабанную решетку с равноудаленными друг от друга пластинами (до 4мм). Загрязнения размером свыше 4мм удаляются с поверхности барабана методом "переваливания" и попадают в камеру приема мусора. Очищенная вода сквозь пластины поступает в камеру приема, откуда выводится самотеком.
| Состав установки | Описание типовой установки | Варианты модификации |
|---|---|---|
| Приемная камера |
Исполнение из нержавеющей стали. Патрубок с фланцевым соединением |
|
| Механизм удаления мусора |
Механизм исполнен из равноудаленных пластин исполнением из нержавеющей стали. Оснащен приводом от мотор-редуктора. |
|
| Камера приема мусора |
Камера из нержавеющей стали. |
|
| Камера приема чистой воды |
Камера из нержавеющей стали |
|
| Электрооборудование |
Комплект силовых и управляющих кабелей, подключенных к локальным потребителям |
|
| Опция | Характеристики | Преимущества |
|---|---|---|
| Шкаф управления на ПЛК |
|
Автоматическое управление флотационной установкой с АСУТП верхнего уровня, а также управление «по месту». Шкаф оснащается программируемым контроллером и панелью оператора. Предусмотрена возможность выдачи сигналов для индикации работоспособного состояния исполнительных элементов. Имеется возможность приема сигналов для удаленного управления исполнительными элементами и установкой в целом. Передача сигналов осуществляется либо с помощью дискретных выходов, либо с помощью интерфейса RS-485 (протокол Modbus RTU) |
Гарантия и сервис
Стандартная гарантия - 24 месяца.
Расширенная гарантия - 60 месяцев.
Плановое техническое обслуживание по согласованной программе включающее: проверку состояния, регулировку, ревизию узлов, замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет шеф-монтажные и пусконаладочные работы, индивидуальные и комплексные испытания оборудования с выходом на рабочий режим, составление приемо-сдаточных актов.
Обучение персонала Клиента.
