Эффективность установки:
Материал исполнения шнека:
Материал исполнения корпуса шнека:
Автоматическая промывка решетки
Удобная выгрузка в бункер или мешки для утилизации
| Модель | Производительность Q, м³/час | Мощность, кВт | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг |
|---|---|---|---|---|
| РШ-К-300-500 | 24 | 0,18 | 3400 х 490 х 1700 | 218 / 550 |
| РШ-К-300-750 | 36 | 0,18 | 3600 х 490 х 1850 | 244 / 615 |
| РШ-К-300-1000 | 48 | 0,18 | 3850 х 490 х 1970 | 276 / 680 |
| РШ-К-400-750 | 60 | 0,25 | 4100 х 590 х 2250 | 302 / 720 |
| РШ-К-400-1000 | 80 | 0,25 | 4350 х 590 х 2600 | 340 / 820 |
| РШ-К-400-1250 | 100 | 0,25 | 4600 х 590 х 2700 | 400 / 970 |
| РШ-К-500-1000 | 125 | 0,37 | 4800 х 730 х 2980 | 450 / 1100 |
| РШ-К-500-1250 | 156 | 0,55 | 5100 х 730 х 3130 | 520 / 1400 |
| РШ-К-500-1500 | 188 | 0,55 | 5330 х 730 х 3350 | 580 / 1600 |
| РШ-К-600-1250 | 225 | 0,75 | 5900 х 900 х 3880 | 880 / 1850 |
| РШ-К-600-1500 | 270 | 0,75 | 6200 х 900 х 4200 | 960 / 2100 |
| РШ-К-600-2000 | 360 | 1,1 | 6600 х 900 х 4400 | 1080 / 2300 |
Принцип работы

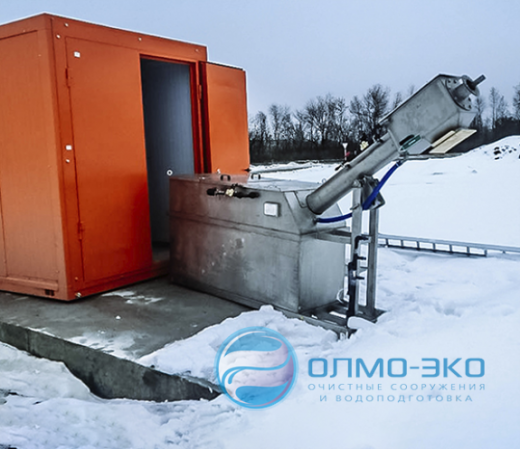

Решетка предназначена для установки в заглубленный бетонный канал либо металлическую емкость.
Удаление мусора и вывод очищенной воды. Стоки проходят через шнековую барабанную решетку. Мусор остается внутри перфорированного барабана и подается с помощью шнека в зону отжима, из которой сбрасывается в отдельный контейнер. Поверхность барабана непрерывно очищается щетками. Периодически производится промывка отверстий водой под давлением.
Управление шнеком и промывка барабана автоматизированна в зависимости от уровня поступающих сточных вод.
| Наименование загрязнений | Единицы измерения | Допустимые концентрации на входе | Эффективность очистки |
|---|---|---|---|
|
Крупные примеси (мусор) |
кг/м3 |
50 |
98-99,5% |
| Базовая комплектация установки | Технические характеристики комплектующих | Варианты модификации |
|---|---|---|
| Корпус шнековой решетки |
Гашение напора Исполнение из нержавеющей стали AISI 304 |
|
| Перфорированное сито |
Диаметр отверстий - от 2 мм. Материал: нержавеющая сталь AISI304 |
|
| Промывка сита | Промывка сита в автоматическом режиме |
|
| Шнек выгрузки |
Шнек из высокопрочной углеродистой стали Мотор-редуктор |
|
| Корпус шнека | Исполнение корпуса шнека из нержавеющей стали AISI 304 |
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку шнековой решетки в канал или металлическую емкость
- подключение силовых и сигнальных кабелей и кабеленесущих конструкций, установку и подключение средств автоматизации.
Гарантия и сервис
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервисинженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее: проверку состояния, регулировку, ревизию узлов, замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- обучение персонала Клиента.
