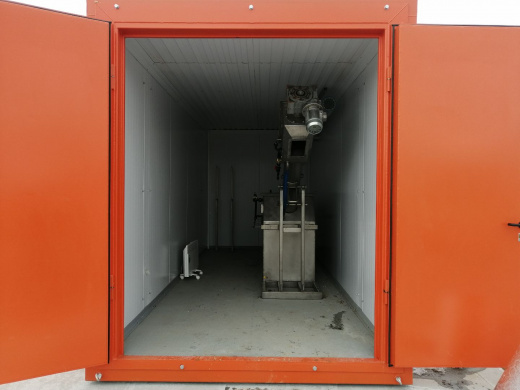

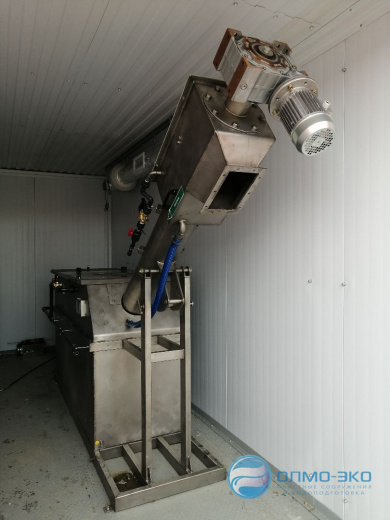

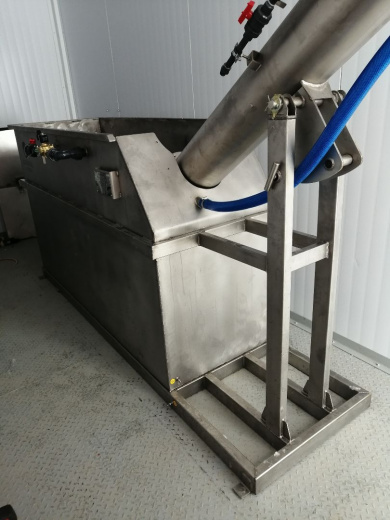

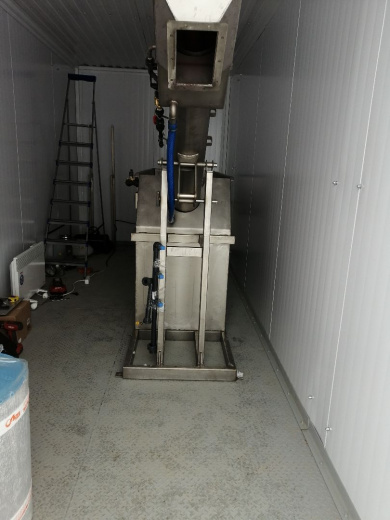

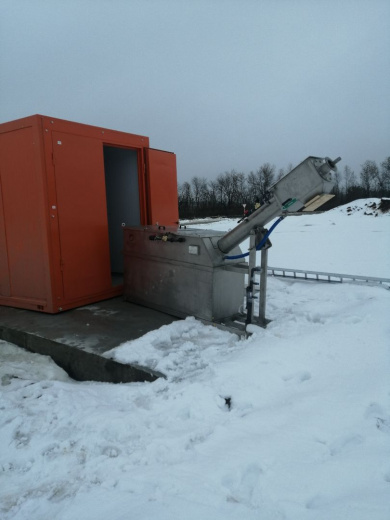

Шнековая решетка РШ-ПК
.jpg "Шнековая решетка РШ-ПК")
.jpg "Шнековая решетка РШ-ПК")
.jpg "Шнековая решетка РШ-ПК")
.jpg "Шнековая решетка РШ-ПК")
-
Эффективность установки:
-
крупные примеси: 98-99,5%
-
Материал исполнения шнека:
-
Высокопрочная углеродистая сталь
-
Материал исполнения корпуса шнека:
-
Нержавеющая сталь AISI 304, AISI 316
- Автоматическая промывка решетки
- Удобная выгрузка в бункер или мешки для утилизации
Шнековая решетка РШ-ПК
#PROP_TITLE#
—
#PROP_VALUE#
| Модель | Производительность Q, м³/час | Мощность, кВт | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг |
|---|---|---|---|---|
| РШ-ПК-300-500 | 16 | 0,37 | 3400 х 490 х 1700 | 230 / 570 |
| РШ-ПК-300-750 | 24 | 0,37 | 3600 х 490 х 1850 | 252 / 640 |
| РШ-ПК-300-1000 | 32 | 0,37 | 3850 х 490 х 1970 | 288 / 700 |
| РШ-ПК-400-750 | 32 | 0,37 | 4100 х 590 х 2250 | 315 / 740 |
| РШ-ПК-400-1000 | 42 | 0,37 | 4350 х 590 х 2600 | 355 / 840 |
| РШ-ПК-400-1250 | 53 | 0,55 | 4600 х 590 х 2700 | 420 / 990 |
| РШ-ПК-500-1000 | 53 | 0,75 | 4800 х 730 х 2980 | 470 / 1120 |
| РШ-ПК-500-1250 | 66 | 0,75 | 5100 х 730 х 3130 | 540 / 1430 |
| РШ-ПК-500-1500 | 80 | 1,1 | 5330 х 730 х 3350 | 610 / 1630 |
| РШ-ПК-600-1250 | 80 | 1,1 | 5900 х 900 х 3880 | 1030 / 1900 |
| РШ-ПК-600-1500 | 96 | 1,1 | 6200 х 900 х 4200 | 990 / 2150 |
| РШ-ПК-600-2000 | 128 | 1,5 | 6600 х 900 х 4400 | 1110 / 2350 |
Принцип работы
Решетка предназначена для установки в заглубленный бетонный канал либо металлическую емкость.
Удаление мусора и вывод очищенной воды. Стоки проходят через шнековую барабанную решетку. Мусор остается внутри перфорированного барабана и подается с помощью шнека в зону отжима, из которой сбрасывается в отдельный контейнер. Поверхность барабана непрерывно очищается щетками. Периодически производится промывка отверстий водой под давлением.
Управление шнеком и промывка барабана автоматизированна в зависимости от уровня поступающих сточных вод.
| Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
|---|---|---|---|
| Взвешенные вещества, мг/л |
50 |
0,04 |
|
| Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
| Состав установки | Описание типовой станции | Варианты модификаций |
|---|---|---|
| Сборное модульное здание |
|
|
| Технологическое оборудование |
|
|
| Обеззараживание воды |
|
|
| Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
| Шкаф управления |
|
|
| КИП |
|
|
| Наименование | Описание | Преимущества |
|---|---|---|
| Установка УФ-обеззараживания воды |
|
|
| Насос откачки чистой воды |
|
|
| Задвижка сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
| Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
