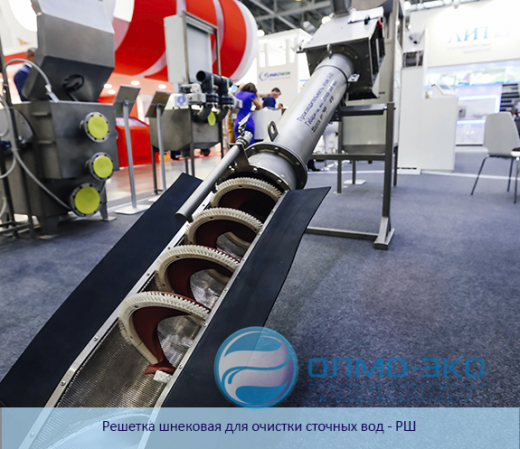

Шнековая решетка-РШ
- Эффективность установки:
-
> крупные примеси: 98-99,5%
- Материал исполнения шнека:
-
> Высокопрочная углеродистая сталь
- Материал исполнения корпуса шнека:
-
> Нержавеющая сталь AISI 304, AISI 316
- Автоматическая промывка решетки
- Удобная выгрузка в бункер или мешки для утилизации
Характеристики
Шнековая решетка-РШ
#PROP_TITLE#
—
#PROP_VALUE#
| Наименование модели | Q, м³/час | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг | Мощность, кВт |
|---|---|---|---|---|
| РШ-300-500 | 24 | 3182 х 380 х 1600 | 182 / 270 | 0,18 |
| РШ-300-750 | 36 | 3398 х 380 х 1720 | 203 / 305 | 0,18 |
| РШ-300-1000 | 48 | 3620 х 380 х 1850 | 230 / 340 | 0,18 |
| РШ-400-750 | 60 | 3810 х 480 х 2100 | 252 / 380 | 0,25 |
| РШ-400-1000 | 80 | 4060 х 480 х 2480 | 284 / 425 | 0,25 |
| РШ-400-1250 | 100 | 4250 х 480 х 2550 |
320 / 470 |
0,25 |
| РШ-500-1000 | 125 | 4520 х 620 х 2840 |
360 / 610 |
0,37 |
| РШ-500-1250 | 156 | 4760 х 620 х 2990 |
415 / 780 |
0,55 |
| РШ-500-1500 | 188 | 5015 х 620 х 3160 |
460 / 850 |
0,55 |
| РШ-600-1250 | 225 | 5590 х 780 х 3700 |
680 / 1030 |
0,75 |
| РШ-600-1500 | 270 | 5900 х 780 х 3880 |
740 / 1100 |
0,75 |
| РШ-600-2000 | 360 | 6280 х 780 х 4220 |
800 / 1200 |
1,1 |
Принцип работы
Решетка предназначена для установки в заглубленный бетонный канал либо металлическую емкость.
Удаление мусора и вывод очищенной воды. Стоки проходят через шнековую барабанную решетку. Мусор остается внутри перфорированного барабана и подается с помощью шнека в зону отжима, из которой сбрасывается в отдельный контейнер. Поверхность барабана непрерывно очищается щетками. Периодически производится промывка отверстий водой под давлением.
Управление шнеком и промывка барабана автоматизированна в зависимости от уровня поступающих сточных вод.
| Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
|---|---|---|---|
| Взвешенные вещества, мг/л |
50 |
0,04 |
|
| Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
| Состав установки | Описание типовой станции | Варианты модификаций |
|---|---|---|
| Сборное модульное здание |
|
|
| Технологическое оборудование |
|
|
| Обеззараживание воды |
|
|
| Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
| Шкаф управления |
|
|
| КИП |
|
|
| Наименование | Описание | Преимущества |
|---|---|---|
| Установка УФ-обеззараживания воды |
|
|
| Насос откачки чистой воды |
|
|
| Задвижка сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
| Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
