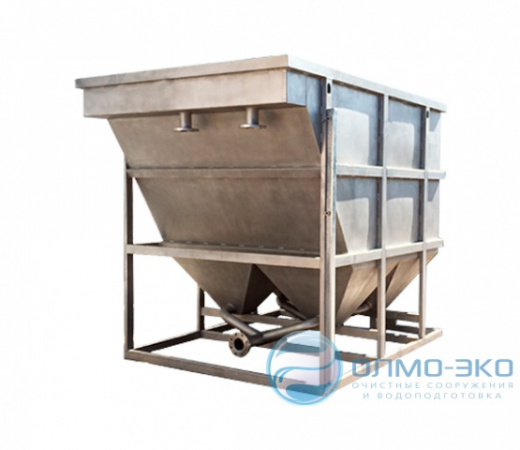

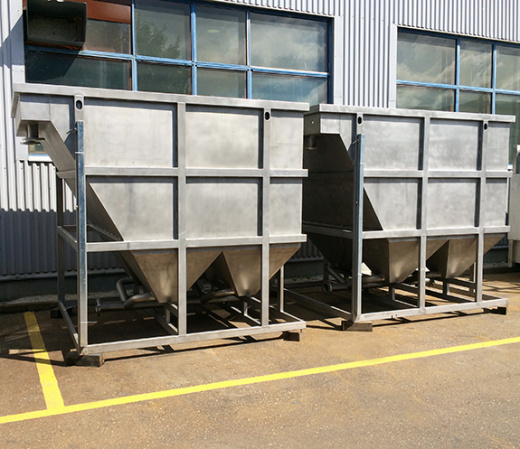

Нефтеловушка – НЛТ
Эффективность установки:
- нефтепродукты - от 90% до 95%
- взвешенные в-ва - с от 50% до 80%
Материал исполнения корпуса: Сталь Ст.3, AISI304, AISI316, AISI321
Возможность взрывозащищенного исполнения
Зона тонкослойной сепарации с нисходящим движением воды
Непрерывное удаление нефтепродуктов механическим скребком или скиммером
Нефтеловушка – НЛТ
| Модель | Производительность (Q, м³/час) | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг | Объем конусов сбора осадка, м³ |
|---|---|---|---|---|
| НЛТ-1 | 1 | 1 720 х 610 х 1 850 | 220 / 770 | 0,1 |
| НЛТ-2,5 | 2,5 | 1 960 х 1 100 х 1 900 | 390 / 1 980 | 0,2 |
| НЛТ-5 | 5 | 2 520 х 1 200 х 2 100 | 906 / 3 400 | 0,25 |
| НЛТ-10 | 10 | 2 520 х 2 100 х 2 100 | 1 500 / 6 100 | 0,5 |
| НЛТ-15 | 15 | 3 350 х 2 100 х 2 400 | 2 200 / 9 700 | 0,8 |
| НЛТ-20 | 20 | 3 970 х 2 100 х 2 400 | 2 250 / 13 100 | 1 |
| НЛТ-25 | 25 | 4 600 х 2 100 х 2 400 | 2 400 / 16 000 | 1,15 |
| НЛТ-32,5 | 32,5 | 4 700 х 2 100 х 2 400 | 2 600 / 21 000 | 1,4 |
| НЛТ-40 | 40 | 6 500 х 2 100 х 2 400 | 3 700 / 25 800 | 2 |
| НЛТ-50 | 50 | 8 700 х 2 100 х 2 400 | 4 800 / 32 000 | 2,3 |
| НЛТ-65 | 65 | 9 600 х 2 100 х 2 400 | 5 200 / 42 000 | 2,8 |
| НЛТ-80 | 80 | 13 600 х 2 100 х 2 400 | 7 400 / 51 600 | 4 |
| НЛТ-100 | 100 | 8 700 х 4 400 х 2 400 | 9 600 / 64 000 | 4,6 |
| НЛТ-130 | 130 | 9 600 х 4 400 х 2 400 | 10 400 / 84 000 | 5,6 |
| НЛТ-160 | 160 | 13 600 х 4 400 х 2 400 | 14 800 / 103 200 | 8 |
| НЛТ-200 | 200 | 9 600 х 6 700 х 2 400 | 15 600 / 126 000 | 8,4 |
Принцип работы
Всплывшие нефтепродукты удаляются с поверхности воды переливом в нефтесборный отсек, из которого сливаются самотеком, либо откачиваются насосом на дальнейшую обработку/утилизацию. Для механического удаления нефтепродуктов применяется поверхностный скребок с электроприводом, либо скиммер. Модели нефтеловушек оборудованные скиммерами обеспечивают минимальное содержание воды в удаляемой нефти (2-5%)
Осадок из конусов удаляется через задвижки под действием гидростатического напора, либо откачивается насосом.
Осветленная вода через верхнее зубчатое переливное устройство поступает в секцию осветленной воды, откуда отводится самотеком.
| Наименование загрязнений |
Допустимые концентрации на входе |
Эффективность очистки |
|---|---|---|
|
Нефтепродукты, мг/л |
500-5000 |
90-95% |
|
Взвешенные вещества, мг/л |
100-1000 |
50-80% |
| Базовая комплектация | Технические характеристики комплектующих | Варианты модификаций |
|---|---|---|
| Корпус |
Сварная металлическая емкость прямоугольной формы, усиленная профилем. Сварная опорная рама. Материал: углеродистая сталь с антикоррозионным покрытием |
|
| Приемная камера |
Приемная камера (гаситель напора) с распределителем потока |
- |
| Зона тонкослойной сепарации |
Сечение отстойной части на 100% перекрывается сотоблоком, собранным из ПВХ-профиля с шпунтовым соединением. Высота модулей 850мм, угол наклона 60 градусов к горизонту. Опорная стальная решетка для монтажа сотоблока. |
- |
|
Устройство удаления нефтепродуктов |
Отсек для сбора нефти с переливным устройством |
|
|
Коническое днище |
Конусы (1-16 штук в зависимости от модели) с уклоном стенок 45-60 градусов к горизонту. Коллектор для сброса осадка. |
|
| Карман сброса очищенной воды |
Горизонтальный водослив с регулируемой гребенкой из полипропилена |
- |
| Электрооборудование |
Клеммные коробки 380\220\24; Комплект силовых и управляющих кабелей. |
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку на фундамент и крепление,
- подключение трубопроводов.
- подключение силовых и управляющих кабелей.
Гарантия и сервис
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстроизнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- обучение персонала Клиента.
