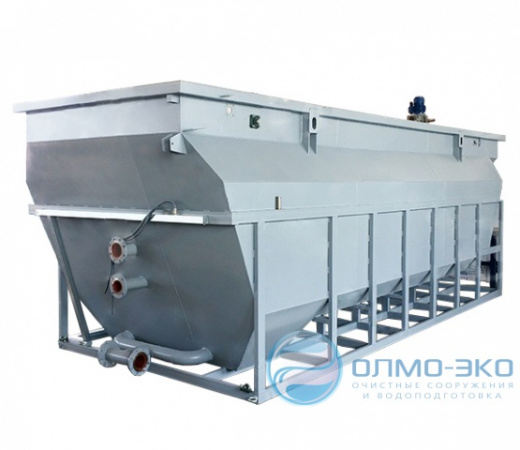

Нефтеотделитель - НТБС
- Эффективность установки:
-
> нефтепродукты - от 90% до 98%
> взвешенные в-ва - от 90% до 98%
- Производительность нефтеотделителей от 1 до 200 м³/ч
- Материал исполнения корпуса: Сталь Ст.3, AISI304, AISI316, AISI321
- Зона тонкослойной сепарации с нисходящим движением воды
- Поверхностный скребок с противоаварийной защитой

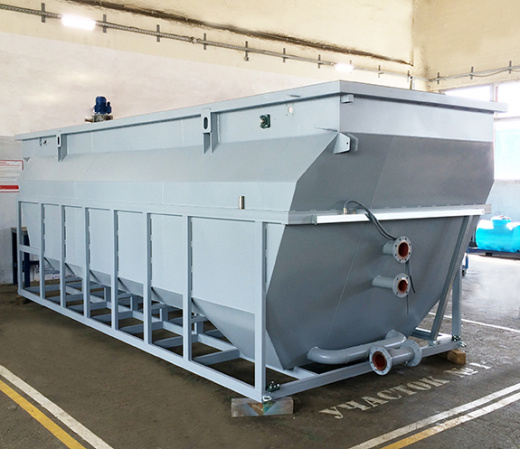

Нефтеотделитель - НТБС
| Наименование модели | Q, м³/час | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг | Мощность, кВт |
|---|---|---|---|---|
| НТБС-10 | 10 | 2900 х 1490 х 2462 | 1150 / 4200 | 0,62 |
| НТБС-15 | 15 | 3890 х 1490 х 2462 | 1320 / 6000 | 0,74 |
| НТБС-20 | 20 | 3890 х 1960 х 2470 | 1600 / 7600 | 0,74 |
| НТБС-25 | 25 | 4220 х 1960 х 2470 | 1700 / 9000 | 0,92 |
| НТБС-32,5 | 32,5 | 4840 x 2350 x 2470 | 2200 / 11500 | 0,92 |
| НТБС-40 | 40 | 5880 x 2350 x 2470 | 2680 / 14000 | 1,1 |
| НТБС-50 | 50 | 6950 x 2350 x 2470 | 3080 / 17800 | 1,1 |
| НТБС-65 | 65 | 8780 x 2350 x 2470 | 4440 / 24000 | 1,84 |
| НТБС-80 | 80 | 10800 x 2350 x 2470 | 5500 / 32000 | 2,2 |
| НТБС-100 | 100 | 6950 х 5390 х 2470 | 6200 / 36000 | 2,6 |
| НТБС-130 | 130 | 8950 х 5390 х 2470 | 8920 / 49400 | 3,7 |
| НТБС-160 | 160 | 10800 х 5390 х 2470 | 11250 / 65000 | 4,4 |
| НТБС-200 | 200 | 9660 x 8420 x 2470 | 13880 / 72800 | 5,2 |
Принцип работы

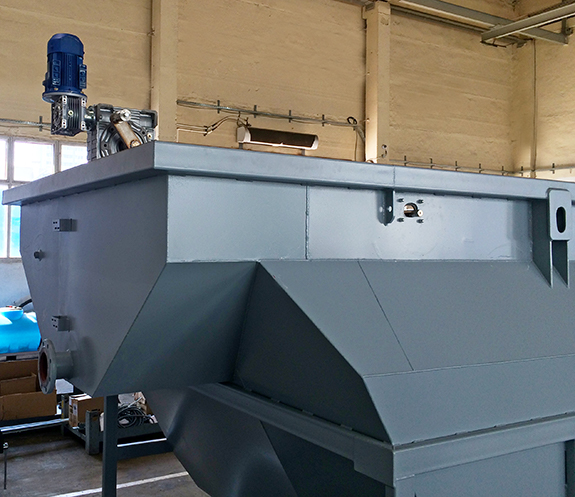

Исходные стоки поступают в приемный карман, откуда направляются в зону с тонкослойными модулями с нисходящим движением воды. Наличие тонкослойных модулей интенсифицирует процесс очистки от нефтепродуктов за счет эффекта коалесценции и всплытия в слоях небольшой высоты. Сбор и транспортировка всплывших нефтепродуктов с зеркала воды осуществляется при помощи скребкового транспортера, который приводится в движение мотор-редуктором. Удаленные нефтепродукты поступают в нефтесборный карман и по трубопроводу отводятся на утилизацию.
Выпадающий осадок собирается в нижней конической части нефтеловушки, откуда периодически выводится через трубопровод сброса осадка.
Осветленная вода через верхнее зубчатое переливное устройство поступает в секцию осветленной воды, откуда самотеком отводится по трубопроводу осветленной воды.
| Наименование загрязнений | Единицы измерения | Допустимые концентрации на входе | Эффективность очистки |
|---|---|---|---|
| Взвешенные в-ва | мг/л | 1000 - 50000 | 90 - 98% |
| Нефтепродукты | мг/л | 1000 - 50000 | 90 - 98% |
| Состав нефтеотделителя | Описание типового нефтеотделителя | Варианты модификаций |
|---|---|---|
| Корпус |
|
|
| Приемная камера |
|
- |
| Камера сепарации |
|
- |
| Механизм нефтеудаления (поверхностный скребок) |
|
|
| Механизм удаления осадка (донный скребок) |
|
|
| Конус приема осадка |
|
|
| Электрооборудование |
|
|
| Контрольно-измерительные приборы |
|
|
МОНТАЖ
- Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
- Монтаж включает:
-
> установку на фундамент и крепление;
> подключение трубопроводов.
Гарантия и сервис
- Стандартная гарантия - 2 года.
- Расширенная гарантия - 5 лет.
- Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
- Плановое техническое обслуживание по согласованной программе включающее:
-
> проверку состояния;
> регулировку;
> ревизию узлов;
> замену быстроизнашиваемых деталей.
ПНР
- Наша сервисная служба осуществляет:
-
> шеф-монтажные и пусконаладочные работы;
> индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
> обучение персонала Клиента.
