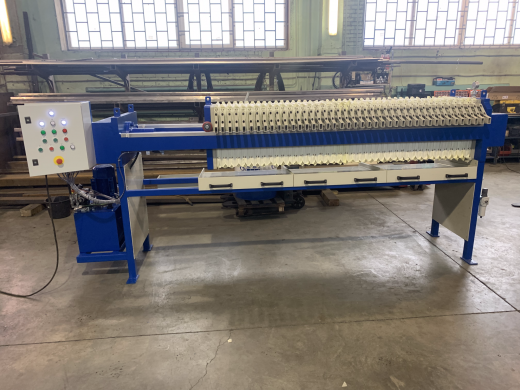

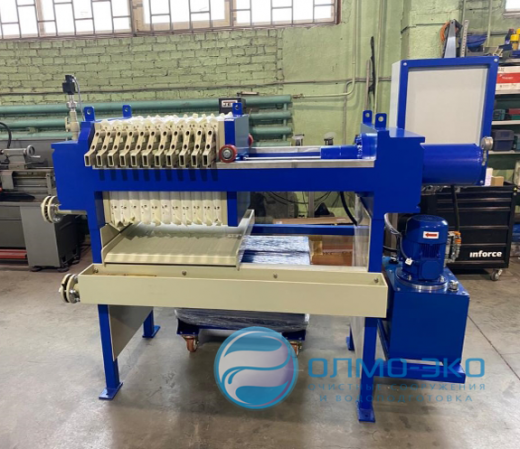

Фильтр-пресс-КОЕМ (КСЕМ)

Подробности

Характеристики

Наименование модели	Количество камер	Габариты установки (ДxШxВ), мм	Масса, кг	Объём камер, л	Кол-во плит
Размер плит, мм: 500 x 500
КСЕМ (КОЕМ) 500-05-10	5	1885 x 1110 x 1570	1150	31	6
КСЕМ (КОЕМ) 500-10-10	10	2170 x 1110 x 1570	1235	63	11
КСЕМ (КОЕМ) 500-15-10	15	2455 x 1110 x 1570	1320	94	16
КСЕМ (КОЕМ) 500-20-10	20	2740 x 1110 x 1570	1405	126	21
КСЕМ (КОЕМ) 500-25-10	25	3025 x 1110 x 1570	1490	157	26
КСЕМ (КОЕМ) 500-30-10	30	3310 x 1110 x 1570	1575	189	31
Размер плит, мм: 630 x 630
КСЕМ (КОЕМ) 630-15-10	15	2865 x 1240 x 1710	1860	161	16
КСЕМ (КОЕМ) 630-20-10	20	3160 x 1240 x 1710	2025	214	21
КСЕМ (КОЕМ) 630-25-10	25	3455 x 1240 x 1710	2190	268	26
КСЕМ (КОЕМ) 630-30-10	30	3750 x 1240 x 1710	2355	322	31
КСЕМ (КОЕМ) 630-35-10	35	4045 x 1240 x 1710	2520	375	36
КСЕМ (КОЕМ) 630-40-10	40	4340 x 1240 x 1710	2685	429	41
Размер плит, мм: 800 x 800
КСЕМ (КОЕМ) 800-15-10	15	3590 x 1685 x 1905	3510	315	16
КСЕМ (КОЕМ) 800-20-10	20	3900 x 1685 x 1905	3720	420	21
КСЕМ (КОЕМ) 800-25-10	25	4210 x 1685 x 1905	3930	525	26
КСЕМ (КОЕМ) 800-30-10	30	4520 x 1685 x 1905	4140	630	31
КСЕМ (КОЕМ) 800-35-10	35	4830 x 1685 x 1905	4350	735	36
КСЕМ (КОЕМ) 800-40-10	40	5140 x 1685 x 1905	4560	840	41
Размер плит, мм: 1000 x 1000
КСЕМ (КОЕМ) 1000-25-10	25	4380 x 1885 x 2040	5935	860	26
КСЕМ (КОЕМ) 1000-30-10	30	4715 x 1885 x 2040	6160	1030	31
КСЕМ (КОЕМ) 1000-35-10	35	5050 x 1885 x 2040	6385	1200	36
КСЕМ (КОЕМ) 1000-40-10	40	5385 x 1885 x 2040	6610	1370	41
КСЕМ (КОЕМ) 1000-45-10	45	5720 x 1885 x 2040	6835	1540	46
КСЕМ (КОЕМ) 1000-50-10	50	6055 x 1885 x 2040	7060	1710	51

Принцип работы

Данные модели фильтр-прессов подходят для средних производств, в которых процесс фильтрации проходит довольно часто.

Электрогидравлический привод позволяет быстро и без усилий открыть/закрывать фильтр-пресс, перемещение плит для очистки производится вручную.

Показатель	Исходные стоки	Очищенные и обеззараженные стоки
Взвешенные вещества, мг/л	50	0,04
Нефтепродукты, мг/л	100	0,05
БПКполн., мг O2/л	20	3
ХПК, мг O2/л	100	30

Состав установки	Описание типовой станции	Варианты модификаций
Сборное модульное здание	Здание состоит из одного и более составных утепленных модулей. Оснащается системами отопления, приточно-вытяжной вентиляцией и освещением. Комплектуется необходимыми лестницами и ограждениями Сооружение рассчитывается для требуемой климатической зоны Стандартная окраска: каркас - синий (RAL5013), стены - сигнальный синий (RAL5005) Параметры здания по пожарно-техническим характеристикам (в соответствии с СП 2.13130.2009) Категория по пожарной опасности - Д Степень огнестойкости - IV Класс конструктивной пожарной опасности - С0 Класс функциональной пожарной опасности - Ф5.1	Толщина сендвич панелей Цветовые решения Тип отопления Степень огнестойкости
Технологическое оборудование	Тонкослойный отстойник Безнапорный механический фильтр Безнапорный сорбционный фильтр Емкость очищенной воды Защитное покрытие: внутреннее — эпоксидная водостойкая грунт-эмаль наружное — атмосферостойкая полиуретановая эмаль RAL7001	Материал исполнения оборудования Тип и марка защитного покрытия Насос откачки чистой воды Электроприводная арматура на линии сброса осадка
Обеззараживание воды	Установка ультрафиолетового обеззараживания воды	Наличие/отстутствие Обеззараживание гипохлоритом
Комплект трубопроводов и запорно-регулирующей арматуры	В пределах 100 мм от границы здания Материал — сталь, ПВХ Тип запорной арматуры – ручная	Материал трубопроводов Электроприводная арматура
Шкаф управления	Ручное и автоматическое управление электропотребителями	Тип контроллера Марка контроллера Взрывозащищенное исполнение
КИП	Поплавковый датчик уровня в приемной камере, датчик температуры воды	Расходомер поступающих стоков Датчик температуры воздуха

Наименование	Описание	Преимущества
Установка УФ-обеззараживания воды	Смонтирована в контейнере и подключена к электропитанию Трубопроводная обвязка с ручной арматурой в комплекте	Обеспечение требований по бактериологическим показателям очищенной воды
Насос откачки чистой воды	Насос из нерж. стали с напором на выходе до 20 м, смонтированный и подключенный к электропитанию Трубопроводная обвязка с ручной арматурой Датчики уровня в емкости очищенной воды Дооснащение шкафа управления (ПЛК) пуско-защитной арматурой	Подача очищенной воды под напором на повторное использование, либо на сброс
Задвижка сброса осадка	Задвижка с электроприводом, смонтированная на трубопроводе сброса осадка и подключенный к электропитанию Дооснащение шкафа управления (ПЛК). Открытие затвора — по таймеру	Автоматический сброс осадка из отстойника Повышение надежности работы установки, снижение эксплуатационных затрат
Расходомер поступающих стоков	Расходомер ультразвуковой с накладными датчиками, смонтированный в контейнере и подключенный к электропитанию Трубопроводная обвязка с ручной арматурой Дооснащение шкафа управления (ПЛК) для подключения расходомера и передачи сигналов	Измерение и учет поступающих на очистку стоков, передача сигналов о работе оборудования
Датчик температуры воздуха	Датчик температуры воздуха, смонтированный в контейнере и подключенный к электропитанию Дооснащение шкафа управления (ПЛК) для подключения датчика и передачи сигналов	Измерение температуры, сигнализация опасности замерзания воды
Запорная арматура с электроприводом на безнапорном механическом фильтре	Шаровые краны ПВХ Ду25 с электроприводом (для труб диаметром до 50 мм) Затворы ПВХ с электроприводом (для труб диаметром более 50 мм) Дооснащение шкафа управления (ПЛК) пуско-защитной арматурой. Открытие задвижек согласно алгоритму промывки	Автоматическая промывка фильтрующих загрузок по таймеру
Запорная арматура с электроприводом на безнапорном сорбционном фильтре	Шаровые краны ПВХ Ду25 с электроприводом (для труб диаметром до 50 мм) Затворы ПВХ с электроприводом (для труб диаметром более 50 мм) Дооснащение шкафа управления (ПЛК) пуско-защитной арматурой. Открытие задвижек согласно алгоритму промывки	Автоматическая промывка фильтрующих загрузок по таймеру
Фильтрующие загрузки на основе гидроантрацита	Гидроантрацит (0,8-1,2 мм)	Фильтрующая загрузка в механическом фильтре
Загрузка - ЭКОКАРБОН	Активированный уголь ЭКОКАРБОН - для очистки промышленных стоков	Фильтрующая загрузка в сорбционном фильтре

МОНТАЖ

Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.

Монтаж включает:

установку контейнера на фундамент и крепление;
подключение трубопроводов;
подвод кабелей электропитания;
подключение средств автоматизации

ГАРАНТИЯ И СЕРВИС

Стандартная гарантия - 2 года.

Расширенная гарантия - 5 лет.

Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.

Плановое техническое обслуживание по согласованной программе включающее:

проверку состояния,
регулировку,
ревизию узлов,
замену быстро изнашиваемых деталей.

ПНР

Наша сервисная служба осуществляет:

шеф-монтажные и пусконаладочные работы;
индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
поверку средств измерения;
обучение персонала Клиента
