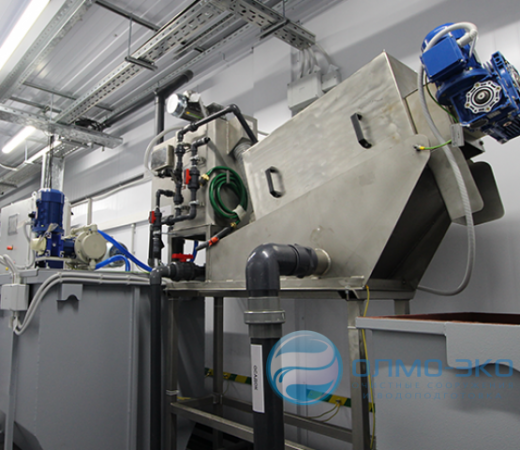

Комплексная автоматизированная установка, не требующая дополнительного оборудования
Производительность – до 90 м3/час по исходному осадку
Влажность обезвоженного осадка – до 80%
Шнековый обезвоживатель из нержавеющей стали
Единый шкаф управления с программируемым контроллером
| Модель | Производительность Q, м³/час | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг | Количество шнеков, шт. | Расход промывной воды л/ч |
|---|---|---|---|---|---|
| ОБК-0,5 | 0,25 | 1420 х 1454 х 1500 | 195 / 515 | 1 | 24 |
| ОБК-1,5 | 1,5 | 1900 х 1960 х 1600 | 440 / 1935 | 1 | 24 |
| ОБК-3 | 3 | 2300 х 2080 х 1880 | 560 / 1760 | 1 | 24 |
| ОБК-6 | 6 | 4800 х 1700 х 1930 | 760 / 3160 | 2 | 48 |
| ОБК-9 | 9 | 5050 х 2735 х 1950 | 940 / 4420 | 2 | 64 |
| ОБК-15 | 15 | 5500 х 2680 х 2280 | 1350 / 4480 | 1 | 40 |
| ОБК-30 | 30 | 6800 х 2300 х 2280 | 2260 / 8120 | 2 | 80 |
| ОБК-45 | 45 | 6900 х 2700 х 2940 | 2600 / 12530 | 3 | 120 |
| ОБК-60 | 60 | 7200 х 3000 х 3280 | 3200 / 16200 | 2 | 144 |
| ОБК-90 | 90 | 8800 х 3500 х 4310 | 5500 / 25400 | 3 | 216 |
Принцип работы
Исходный осадок (шлам) поступает приемную емкость, оснащенную электромешалкой. Непрерывная работа мешалки обеспечивает поддержание шлама во взвешенном состоянии и выравнивание концентрации сухого вещества.
Емкость оснащена патрубком аварийного перелива.
Специальный насос подает осадок из емкости на шнековый обезвоживатель, где производится его предварительная обработка флокулянтом (для обеспечения водоотдачи).
Насос оснащен частотным преобразователем для регулирования производительность (в зависимости от концентрации сухого вещества и водоотдающих свойств осадка).
В шнековой зоне обезвоживателя происходит отжим осадка до влажности порядка 80% и перемещение его в зону выгрузки. Степень отжима регулируется прижимной шайбой на выходе шнекового барабана.
Обезвоженный осадок выгружается в контейнер.
Отделяющаяся вода отводится в дренаж самотеком.
Приготовление раствора флокулянта на моделях производительностью до 15 м3/час производится в емкостях (ПНД) с электромешалками. Операция производится периодически (по мере расходования раствора) с использованием питьевой, либо технической воды.
На моделях производительностью 15 м3/час и более используются автоматические установки (УПФ), имеющие в составе бункер для порошка флокулянта и дозатор сухого вещества.
Автоматическое управление работой комплекса осуществляется с помощью ПЛК, программируемого с учетом индивидуальных особенностей режимов обработки шлама.
| Модель | Производительность (м3/час) в зависимости от содержания твердой фазы в осадке | |||||
|---|---|---|---|---|---|---|
| 2 г/л | 5 г/л | 10 г/л | 20 г/л | 25 г/л | 50 г/л | |
| ОБК-0,5 | 0,25 | 0,2 | 0,175 | 0,15 | 0,12 | 0,08 |
| ОБК-1,5 | 1.5 | 0,6 | 0,5 | 0,25 | 0,2 | 0,1 |
| ОБК-3 | 3 | 1,2 | 1 | 0,5 | 0,4 | 0,2 |
| ОБК-6 | 6 | 2,4 | 2 | 1 | 0,8 | 0,4 |
| ОБК-9 | 9 | 3,6 | 3 | 1,5 | 1,2 | 0,6 |
| ОБК-15 | 15 | 6 | 5 | 2,5 | 2 | 1 |
| ОБК-30 | 30 | 12 | 10 | 5 | 4 | 2 |
| ОБК-45 | 45 | 18 | 15 | 7,5 | 6 | 3 |
| ОБК-60 | 60 | 24 | 20 | 10 | 8 | 4 |
| ОБК-90 | 90 | 36 | 30 | 15 | 12 | 6 |
Таблица 2
| Модель | Производительность (кгтвердой фазы/час) в зависимости от содержания твердой фазы в осадке | |||||
|---|---|---|---|---|---|---|
| 2 г/л | 5 г/л | 10 г/л | 20 г/л | 25 г/л | 50 г/л | |
| ОБК-0,5 | 0,5 | 1 | 1,75 | 3 | 3 | 4 |
| ОБК-1,5 | 3 | 3 | 5 | 5 | 5 | 5 |
| ОБК-3 | 6 | 6 | 10 | 10 | 10 | 10 |
| ОБК-6 | 12 | 12 | 20 | 20 | 20 | 20 |
| ОБК-9 | 18 | 18 | 30 | 30 | 30 | 30 |
| ОБК-15 | 30 | 30 | 50 | 50 | 50 | 50 |
| ОБК-30 | 60 | 60 | 100 | 100 | 100 | 100 |
| ОБК-45 | 90 | 90 | 150 | 150 | 150 | 150 |
| ОБК-60 | 120 | 120 | 200 | 200 | 200 | 200 |
| ОБК-90 | 180 | 180 | 300 | 300 | 300 |
300 |
| Базовая комплектация | Технические характеристики комплектующих | Варианты модификаций |
|---|---|---|
| Приемная емкость шлама | Емкость с рамной электромешалкой из нержавеющей стали. | Материал емкости: полиэтилен/углеродистая сталь с антикоррозионным покрытием/нержавеющая сталь AISI304 |
| Насос подачи шлама | Насос с частотным преобразователем. Тип насоса: роторный/шнековый/центробежный (в зависимости от модели) | Материал насоса: нерж. сталь/пластик |
| Шнековый обезвоживатель | Корпус, емкость флокуляции с электромешалкой, шнековый узел с мотор-редуктором, подставка. Материал: нержавеющая сталь AISI 304 | Материал обезвоживателя: нерж. сталь AISI 304/321/316 |
| Блок приготовления и дозирования флокулянта | Емкость ПНД с электромешалкой. Установки производительностью 15 м3/час и более комплектуются автоматической станцией типа УПФ Насос-дозатор раствора флокулянта: перистальтический/мембранный соленоидный/мембранный промышленный/винтовой | Тип и марка дозаторов. Резервный дозатор |
| КИП | Датчики уровня шлама, датчики уровня раствора флокулянта, расходомер (на подаче в обезвоживатель), датчики давления, манометр, ротаметр на подаче воды (на установках УПФ) | Тип и марка |
| Трубопроводная обвязка | Комплект межблочной обвязки (в границах комплекса) с запорно-регулирующей арматурой. Материал: ПВХ/нерж. сталь Присоединения: патрубки с фланцами PN=1 МПа, подвод воды – ПВХ (под клей) | ---- |
| Электрооборудование | Комплект силовых и управляющих кабелей, подключенных к локальным потребителям. Шкаф управления на ПЛК. | ---- |
| Опция | Характеристики | Преимущества |
|---|---|---|
|
Площадка обслуживания с лестницей |
Площадка с лестницей 45° из металлического профиля и рифленой стали. Ограждение. Материал площадки: углеродистая сталь/нерж. сталь AISI304 |
Удобство контроля и обслуживания |
|
Контейнеры для обезвоженного осадка |
Контейнер на колесиках, с крышкой. Объем – в зависимости от модели обезвоживателя. Материал: пластик/оцинкованная сталь. |
---- |
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку и крепление блока,
- подключение трубопроводов,
- подключение электропитания к шкафу управления.
Гарантия и сервис
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстроизнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы.
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим.
- обучение персонала Заказчика.
