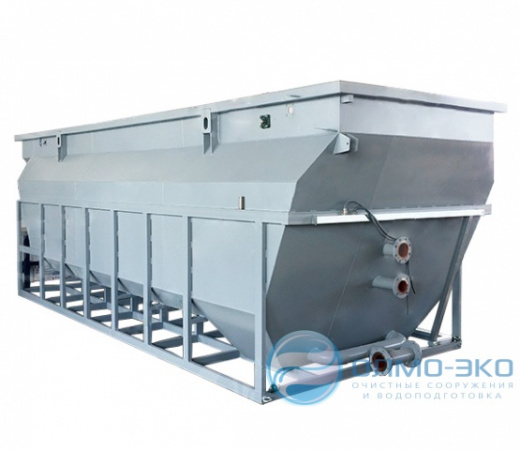

Отстойник - ОГТК
- Эффективность установки:
-
> взвешенные в-ва (u0 0,5 мм/с) от 90 до 98%
- Материал исполнения корпуса: Сталь Ст.3, AISI304, AISI316, AISI321
- Контактная камера с электрической мешалкой
- Система рециркуляции/вывода осадка с винтовым насосом
Отстойник - ОГТК
#PROP_TITLE#
—
#PROP_VALUE#
| Наименование модели | Q, м³/час | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг |
|---|---|---|---|
| ОГТК-1 | 1 | 1660 х 606 х 1715 | 220 / 805 |
| ОГТК-2,5 | 2,5 | 1960 х 1088 х 1715 | 385 / 2085 |
| ОГТК-5 | 5 | 2700 х 1080 х 2400 | 960 / 3940 |
| ОГТК-10 | 10 | 2700 х 2088 х 2400 | 1620 / 7100 |
| ОГТК-15 | 15 | 3400 х 2088 х 2400 | 2050 / 10150 |
| ОГТК-20 | 20 | 4490 х 2088 х 2400 | 2500 / 15000 |
| ОГТК-25 | 25 | 5200 х 2088 х 2400 | 2610 / 18600 |
| ОГТК-32,5 | 32,5 | 6100 х 2088 х 2400 | 2710 / 23400 |
| ОГТК-40 | 40 | 7900 х 2088 х 2400 | 4330 / 29700 |
| ОГТК-50 | 50 | 9900 х 2088 х 2400 | 5180 / 36800 |
| ОГТК-65 | 65 | 11800 х 2088 х 2400 | 5300 / 46000 |
| ОГТК-80 | 80 | 15600 х 2088 х 2400 | 8230 / 59000 |
| ОГТК-100 | 100 | 10100 х 4380 х 2400 | 9800 / 75000 |
Принцип работы
Исходная вода через распределитель потока поступает в контактную камеру, оборудованную рамными мешалками. Также на вход камеры винтовым насосом подается рециркуляционный осадок. Контакт обработанной реагентами воды со свежевыпавшим осадком обеспечивает эффективное удаление мелкодисперсных сложнокоагулируемых загрязнений. Объем камеры обеспечивает необходимое время контакта.
Далее поток осветляемой воды направляется в зону с тонкослойным блоком, где организована противоточная схема движения воды и осадка. Наиболее крупные хлопья, осаждаясь в слоях небольшой высоты, захватывают более мелкие частицы и, накапливаясь, сползают по наклонной поверхности тонкослойных элементов.
Осадок собирается в нижней конической части отстойника, откуда направляется винтовым насосом в контактную камеру или отводится на сброс. Степень рециркуляции осадка - до 10 %.
Осветленная вода через верхнее зубчатое переливное устройство поступает в секцию осветленной воды, откуда самотеком отводится по трубопроводу.
| Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
|---|---|---|---|
| Взвешенные вещества, мг/л |
50 |
0,04 |
|
| Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
| Состав установки | Описание типовой станции | Варианты модификаций |
|---|---|---|
| Сборное модульное здание |
|
|
| Технологическое оборудование |
|
|
| Обеззараживание воды |
|
|
| Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
| Шкаф управления |
|
|
| КИП |
|
|
| Наименование | Описание | Преимущества |
|---|---|---|
| Установка УФ-обеззараживания воды |
|
|
| Насос откачки чистой воды |
|
|
| Задвижка сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
| Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
