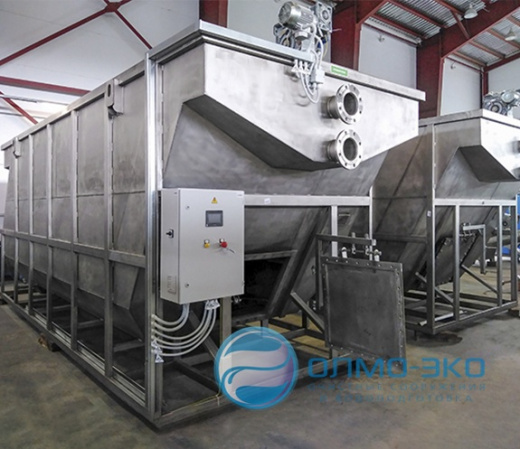

Отстойник – ОГТС
- Эффективность установки:
-
> взвешенные в-ва (u0 0,5 мм/с) от 90 до 98%
- Материал исполнения корпуса: Сталь Ст.3, AISI304, AISI316, AISI321
- Шпунтовое соединение тонкослойных элементов из ПВХ
- Донный скребок удаления осадка
Отстойник – ОГТС
#PROP_TITLE#
—
#PROP_VALUE#
| Наименование модели | Q, м³/час | Габариты установки, ДxШxВ, мм | Масса нетто/рабочая, кг |
|---|---|---|---|
| ОГТС-10 | 10 | 2700 х 1490 х 2462 | 1090 / 4120 |
| ОГТС-15 | 15 | 3690 х 1490 х 2462 | 1254 / 5880 |
| ОГТС-20 | 20 | 3690 х 1960 х 2470 | 1520 / 7448 |
| ОГТС-25 | 25 | 4020 х 1960 х 2470 | 1615 / 8820 |
| ОГТС-32,5 | 32,5 | 4640 х 2350 х 2470 | 2090 / 11270 |
| ОГТС-40 | 40 | 5680 х 2350 х 2470 | 2546 / 13720 |
| ОГТС-50 | 50 | 6750 х 2350 х 2470 | 2926 / 17444 |
| ОГТС-65 | 65 | 8580 х 2350 х 2470 | 4218 / 23520 |
| ОГТС-80 | 80 | 10600 x 2350 х 2470 | 2926 / 17444 |
| ОГТС-100 | 100 | 6750 х 5390 х 2470 | 5890 / 35280 |
Принцип работы
Процесс отстаивания. Исходная вода поступает в приемный карман отстойника. Далее поток осветляемой воды направляется в зону с тонкослойным блоком, где организована противоточная схема движения воды и осадка. Наиболее крупные хлопья, осаждаясь в слоях небольшой высоты, захватывают более мелкие частицы и, накапливаясь, сползают по наклонной поверхности тонкослойных элементов.
Вывод осадка. Осадок собирается в нижней части отстойника, откуда периодически выводится с помощью донного скребка в конус сбора осадка и выводится через трубопровод сброса осадка. Осветленная вода через верхнее зубчатое переливное устройство поступает в секцию осветленной воды, откуда самотеком отводится по трубопроводу осветленной воды.
| Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
|---|---|---|---|
| Взвешенные вещества, мг/л |
50 |
0,04 |
|
| Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
| Состав установки | Описание типовой станции | Варианты модификаций |
|---|---|---|
| Сборное модульное здание |
|
|
| Технологическое оборудование |
|
|
| Обеззараживание воды |
|
|
| Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
| Шкаф управления |
|
|
| КИП |
|
|
| Наименование | Описание | Преимущества |
|---|---|---|
| Установка УФ-обеззараживания воды |
|
|
| Насос откачки чистой воды |
|
|
| Задвижка сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
| Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
