- Эффективность установки:
-
> взвешенные в-ва (u0 2 мм/с) от 60 до 90%
- Материал исполнения корпуса: Сталь Ст.3, AISI304, AISI316, AISI321
- Шпунтовое соединение тонкослойных элементов из ПВХ

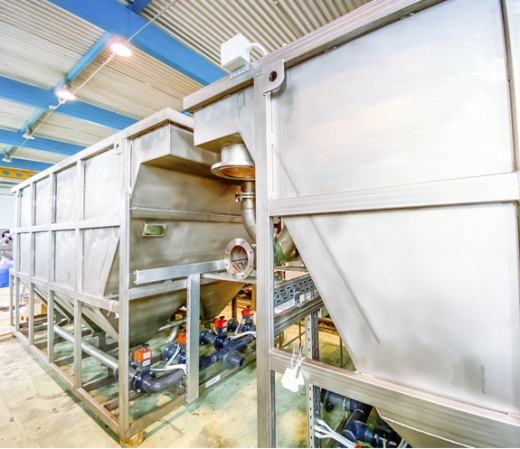

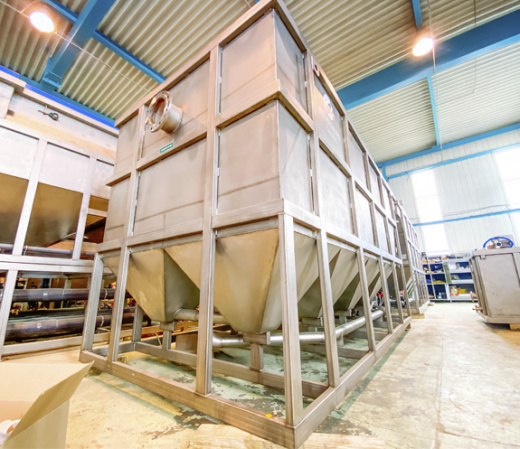

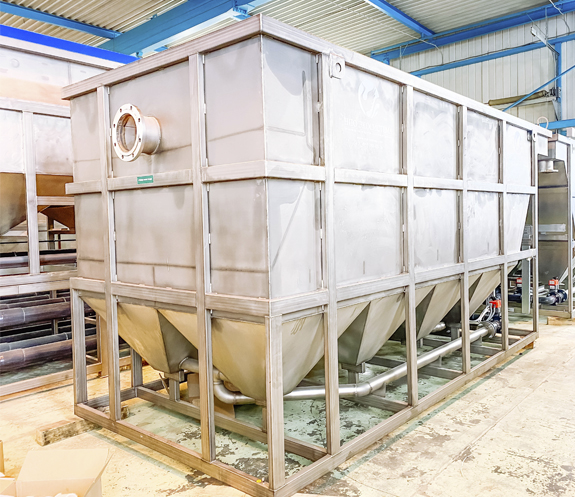

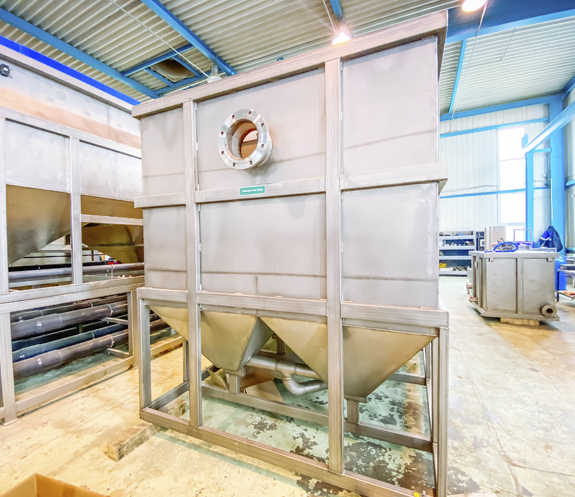

- Наличие конусов сбора и уплотнения осадка
- Производительность моделей от 4 до 400 м³/ч
| Наименование модели | Q, м³/час | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг | Мощность, кВт |
|---|---|---|---|---|
| ОГТВ-4 | 4 | 1530 x 660 х 1750 | 210 / 740 | 0,35 |
| ОГТВ-10 | 10 | 1760 х 1120 х 1750 | 380 / 1880 | 0,35 |
| ОГТВ-20 | 20 | 2500 х 1165 х 2400 | 870 / 3470 | 0,35 |
| ОГТВ-40 | 40 | 2500 х 2100 х 2400 | 1460 / 6900 | 0,4 |
| ОГТВ-60 | 60 | 2880 х 2100 х 2400 | 1840 / 9960 | 0,5 |
| ОГТВ-80 | 80 | 3870 х 2100 х 2400 | 2170 / 13000 | 0,6 |
| ОГТВ-100 | 100 | 4330 х 2100 х 2400 | 2280 / 16100 | 0,7 |
| ОГТВ-130 | 130 | 4850 х 2100 х 2400 | 2540 / 20300 | 0,8 |
| ОГТВ-160 | 160 | 6600 х 2100 х 2400 | 3700 / 26000 | 1 |
| ОГТВ-200 | 200 | 8850 х 2100 х 2400 | 4400 / 32200 | 1,1 |
| ОГТВ-260 | 260 | 9920 х 2100 х 2400 | 5100 / 42000 | 1,3 |
| ОГТВ-320 | 320 | 13500 х 2100 х 2400 | 7500 / 52000 | 1,7 |
| ОГТВ-400 | 400 | 8850 х 4400 х 2400 | 8800 / 66000 | 1,8 |
Принцип работы
Процесс отстаивания. Исходная вода поступает в приемный карман отстойника. Далее поток осветляемой воды направляется в зону с тонкослойным блоком, где организована противоточная схема движения воды и осадка. Наиболее крупные хлопья, осаждаясь в слоях небольшой высоты, захватывают более мелкие частицы и, накапливаясь, сползают по наклонной поверхности тонкослойных элементов.

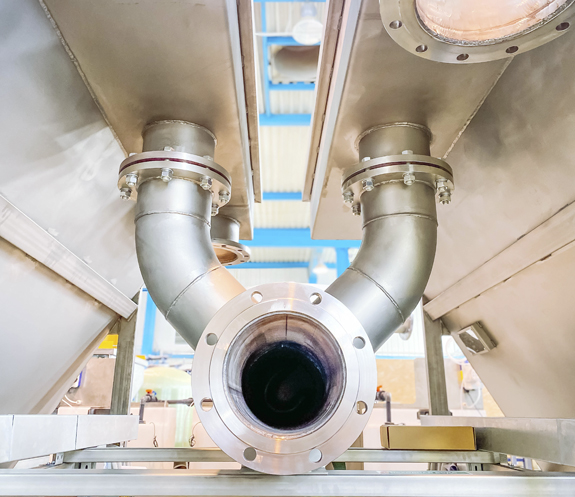

Вывод осадка. Осадок собирается в нижней конической части отстойника, откуда периодически выводится через трубопровод сброса осадка. Осветленная вода через верхнее зубчатое переливное устройство поступает в секцию осветленной воды, откуда самотеком отводится по трубопроводу осветленной воды.
Для качественной очистки воды вам понадобится отстойник тонкослойный, который можно найти на страницах нашего сайта по приятной цене. Его главным приоритетом перед другим очищающим оборудованием является наличие узла, который распределяет воду между ярусами. При работе с тонкослойными модулями для отстойников, важную роль играет угол наклона пластин, его норма: от 55 до 60 градусов. При правильной настройке угла наклона, увеличивается скорость отхода осадка. Если вам потребуется консультация, касаемо работы оборудования, наши консультанты расскажут, какие плюсы имеет отстойник с тонкослойными блоками, как правильно подобрать себе технику и установить ее. Мы предоставим вам широкий ассортимент товаров, приятные цены, а также возможность очищать свою воду от химикатов, песка и неорганических веществ.
Как правило, тонкослойные модули для отстойников, купить которые можно, обратившись по нашим телефонам, функционируют зачастую только по трем схемам, а именно: перекрестная, противоточная и прямоточная. Каждая из вышеперечисленных схем отвечает за определенный порядок поступления и очистки воды в отстойнике. Если ваш тонкослойный отстойник очистки воды работает не на все 100%, следует обратиться к профессионалам, настроить уровень наклона пластин и основной поток воды.
Тангенциальная песколовка подразумевает собой специальную камера для отхода песка и осадка после чистки воды. Мы можем предложить лучший тонкослойный отстойник, принцип работы которого вам объяснят наши менеджеры, по самым приятным ценам.
Тонкослойные отстойники купить в нашем интернет-магазине можно позвонив по нашим телефонам, или сделав пару кликов мышкой. Чтобы вы могли нам доверять, на всю продукцию действует гарантия. Выбирайте подходящий вам товар для очистки воды в резервуаре от осадка и песка, и заказывайте нашу продукцию.
| Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
|---|---|---|---|
| Взвешенные вещества, мг/л |
50 |
0,04 |
|
| Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
| Состав установки | Описание типовой станции | Варианты модификаций |
|---|---|---|
| Сборное модульное здание |
|
|
| Технологическое оборудование |
|
|
| Обеззараживание воды |
|
|
| Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
| Шкаф управления |
|
|
| КИП |
|
|
| Наименование | Описание | Преимущества |
|---|---|---|
| Установка УФ-обеззараживания воды |
|
|
| Насос откачки чистой воды |
|
|
| Задвижка сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
| Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
