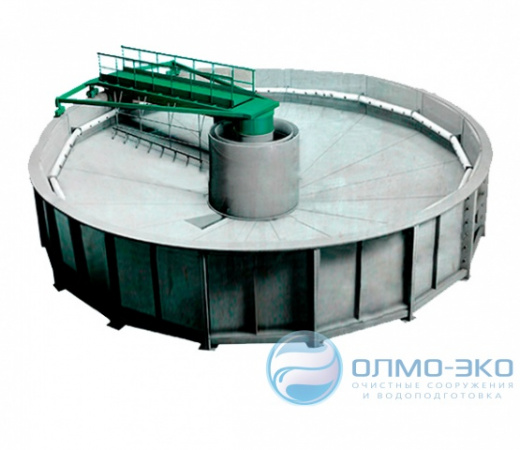

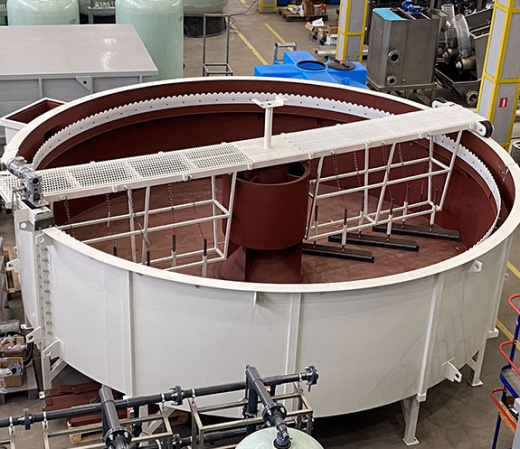

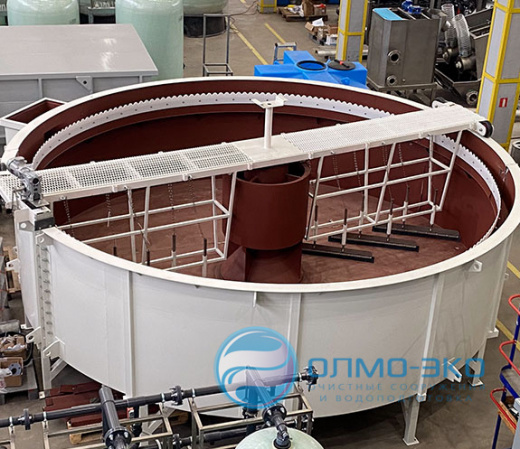

Отстойник – ОРС
- Эффективность установки:
-
> взвешенные в-ва (u0 0,5 мм/с) от 90 до 98%
- Материал исполнения корпуса: Сталь Ст.3, AISI304, AISI316, AISI321
- Непрерывное удаление осадка
- Встроенная камера флокуляции
- Возможность взрывозащищенного исполнения
Отстойник – ОРС
#PROP_TITLE#
—
#PROP_VALUE#
| Наименование модели | Q, м³/час | Габариты установки, ДxШxВ, мм | Масса нетто/рабочая, кг |
|---|---|---|---|
| ОРС-25 | 25 | 2880 х 3320 х 2140 | 1900 / 10800 |
| ОРС-32,5 | 32,5 | 3310 х 3780 х 2140 | 2180 / 13000 |
| ОРС-40 | 40 | 3760 х 4200 х 2140 | 2940 / 16500 |
| ОРС-50 | 50 | 4180 х 4800 х 2140 | 3450 / 20400 |
| ОРС-65 | 65 | 4780 х 5400 х 2400 | 3940 / 25700 |
| ОРС-80 | 80 | 5510 х 6140 х 2400 | 4330 / 31000 |
| ОРС-100 | 100 | 5770 х 6460 х 2400 | 4620 / 38200 |
| ОРС-130 | 130 | 6800 х 7420 х 2560 | 4850 / 48200 |
| ОРС-160 | 160 | 7200 х 7830 х 2560 | 5660 / 59000 |
| ОРС-200 | 200 | 8360 х 8600 х 2560 | 6800 / 73500 |
| ОРС-250 | 250 | 9280 х 9880 х 2800 | 8100 / 91500 |
| ОРС-300 | 300 | 10200 х 10820 х 2800 | 9150 / 110000 |
| ОРС-400 | 400 | 11700 х 12000 х 3200 | 12500 / 164000 |
| ОРС-500 | 500 | 13100 х 13600 х 3200 | 14300 / 181000 |
| ОРС-600 | 600 | 14200 х 14700 х 3200 | 16000 / 220000 |
| ОРС-700 | 700 | 15400 х 15800 х 3450 | 17300 / 252000 |
| ОРС-800 | 800 | 16400 х 16800 х 3450 | 18600 / 286000 |
| ОРС-1000 | 1000 | 18200 х 18600 х 3600 | 20200 / 355000 |
| ОРС-1200 | 1200 | 19900 х 20700 х 3600 | 25000 / 430000 |
| ОРС-1400 | 1400 | 21800 х 22800 х 3600 | 34000 / 510000 |
Принцип работы

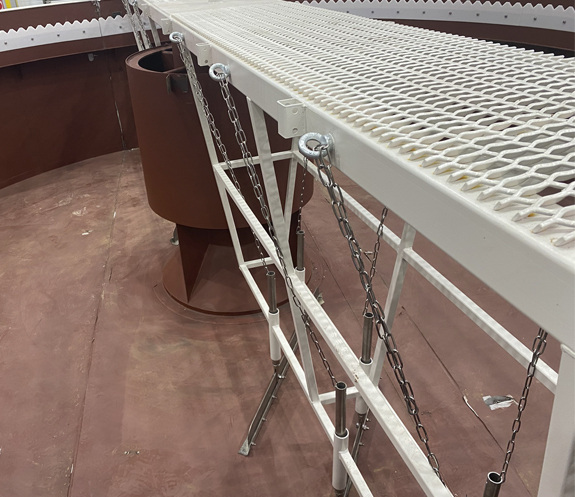

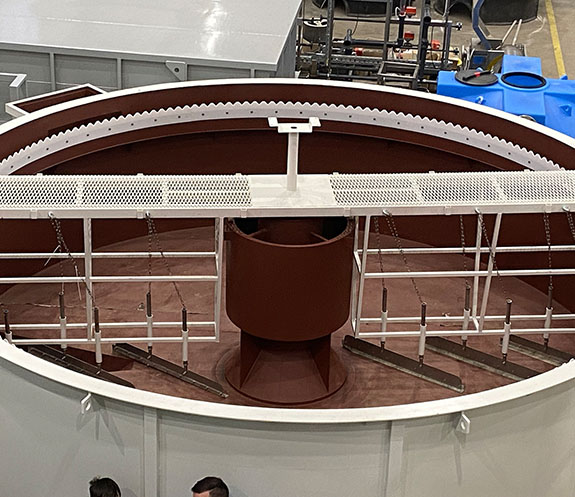

Исходные стоки подаются в отстойники и через устройство гашения напора и распределения потока поступают в зону отстаивания. Движение воды происходит от центральной части к периферии. Особенность гидравлического режима работы радиального отстойника - скорость движения воды изменяется от максимальной в центре отстойника до минимальной у периферии. По мере движения воды взвешенные вещества выпадают в осадок, который отводится вращающимся донным скребком в приямок.
Осадок из приямка удаляется через шламопровод под действием гидростатического напора через задвижку с электроприводом. Плавающие вещества удаляются с поверхности воды в отстойнике вращающимся поверхностным скребком и поступают в приемное устройство, откуда отводятся самотеком.
Поток осветленной воды поступает в сборный кольцевой коллектор и отводится самотеком через регулируемый водослив.
| Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
|---|---|---|---|
| Взвешенные вещества, мг/л |
50 |
0,04 |
|
| Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
| Состав установки | Описание типовой станции | Варианты модификаций |
|---|---|---|
| Сборное модульное здание |
|
|
| Технологическое оборудование |
|
|
| Обеззараживание воды |
|
|
| Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
| Шкаф управления |
|
|
| КИП |
|
|
| Наименование | Описание | Преимущества |
|---|---|---|
| Установка УФ-обеззараживания воды |
|
|
| Насос откачки чистой воды |
|
|
| Задвижка сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
| Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
