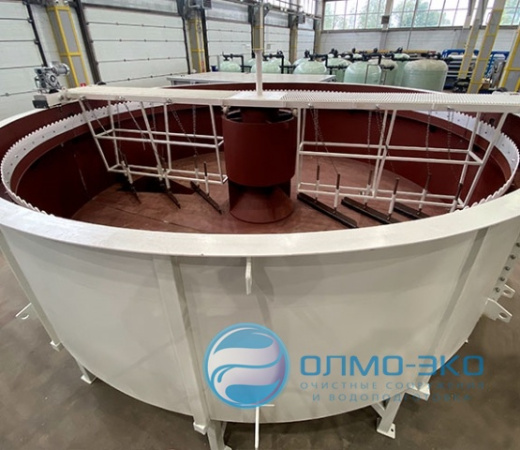

Отстойник - ОРСВ

Эффективность установки:
Материал исполнения корпуса: Сталь Ст.3, AISI304, AISI316, AISI321
Механизм автоматического удаления осадка из нержавеющей стали с датчиком аварии
Возможность взрывозащищенного исполнения

Подробности

Наименование модели	Q, м³/час	Габариты, ДxШxВ, мм	Масса нетто/рабочая, кг
ОРСВ-40	40	По запросу	По запросу
ОРСВ-60	60	По запросу	По запросу
ОРСВ-80	80	По запросу	По запросу
ОРСВ-100	100	По запросу	По запросу
ОРСВ-130	130	По запросу	По запросу
ОРСВ-160	160	По запросу	По запросу
ОРСВ-200	200	По запросу	По запросу
ОРСВ-260	260	По запросу	По запросу
ОРСВ-320	320	По запросу	По запросу
ОРСВ-400	400	По запросу	По запросу
ОРСВ-520	520	По запросу	По запросу
ОРСВ-640	640	По запросу	По запросу
ОРСВ-800	800	По запросу	По запросу
ОРСВ-1000	1000	По запросу	По запросу
ОРСВ-1200	1200	По запросу	По запросу

Принцип работы

Отстаивание.
Исходные стоки подаются в отстойники и через устройство гашения напора и распределения потока поступают в зону отстаивания. Движение воды происходит от центральной части к периферии. Особенность гидравлического режима работы радиального отстойника - скорость движения воды изменяется от максимальной в центре отстойника до минимальной у периферии. По мере движения воды взвешенные вещества выпадают в осадок, который отводится вращающимся донным скребком в приямок.

Вывод осадка.
Осадок из приямка удаляется через шламопровод под действием гидростатического напора через задвижку с электроприводом. Плавающие вещества удаляются с поверхности воды в отстойнике вращающимся поверхностным скребком и поступают в приемное устройство, откуда отводятся самотеком.

Отвод осветленной воды.
Поток осветленной воды поступает в сборный кольцевой коллектор и отводится самотеком через регулируемый водослив.

Показатель	Исходные стоки	Очищенные и обеззараженные стоки
Взвешенные вещества, мг/л	50	0,04
Нефтепродукты, мг/л	100	0,05
БПКполн., мг O2/л	20	3
ХПК, мг O2/л	100	30

Состав установки	Описание типовой станции	Варианты модификаций
Сборное модульное здание	Здание состоит из одного и более составных утепленных модулей. Оснащается системами отопления, приточно-вытяжной вентиляцией и освещением. Комплектуется необходимыми лестницами и ограждениями Сооружение рассчитывается для требуемой климатической зоны Стандартная окраска: каркас - синий (RAL5013), стены - сигнальный синий (RAL5005) Параметры здания по пожарно-техническим характеристикам (в соответствии с СП 2.13130.2009) Категория по пожарной опасности - Д Степень огнестойкости - IV Класс конструктивной пожарной опасности - С0 Класс функциональной пожарной опасности - Ф5.1	Толщина сендвич панелей Цветовые решения Тип отопления Степень огнестойкости
Технологическое оборудование	Тонкослойный отстойник Безнапорный механический фильтр Безнапорный сорбционный фильтр Емкость очищенной воды Защитное покрытие: внутреннее — эпоксидная водостойкая грунт-эмаль наружное — атмосферостойкая полиуретановая эмаль RAL7001	Материал исполнения оборудования Тип и марка защитного покрытия Насос откачки чистой воды Электроприводная арматура на линии сброса осадка
Обеззараживание воды	Установка ультрафиолетового обеззараживания воды	Наличие/отстутствие Обеззараживание гипохлоритом
Комплект трубопроводов и запорно-регулирующей арматуры	В пределах 100 мм от границы здания Материал — сталь, ПВХ Тип запорной арматуры – ручная	Материал трубопроводов Электроприводная арматура
Шкаф управления	Ручное и автоматическое управление электропотребителями	Тип контроллера Марка контроллера Взрывозащищенное исполнение
КИП	Поплавковый датчик уровня в приемной камере, датчик температуры воды	Расходомер поступающих стоков Датчик температуры воздуха

Наименование	Описание	Преимущества
Установка УФ-обеззараживания воды	Смонтирована в контейнере и подключена к электропитанию Трубопроводная обвязка с ручной арматурой в комплекте	Обеспечение требований по бактериологическим показателям очищенной воды
Насос откачки чистой воды	Насос из нерж. стали с напором на выходе до 20 м, смонтированный и подключенный к электропитанию Трубопроводная обвязка с ручной арматурой Датчики уровня в емкости очищенной воды Дооснащение шкафа управления (ПЛК) пуско-защитной арматурой	Подача очищенной воды под напором на повторное использование, либо на сброс
Задвижка сброса осадка	Задвижка с электроприводом, смонтированная на трубопроводе сброса осадка и подключенный к электропитанию Дооснащение шкафа управления (ПЛК). Открытие затвора — по таймеру	Автоматический сброс осадка из отстойника Повышение надежности работы установки, снижение эксплуатационных затрат
Расходомер поступающих стоков	Расходомер ультразвуковой с накладными датчиками, смонтированный в контейнере и подключенный к электропитанию Трубопроводная обвязка с ручной арматурой Дооснащение шкафа управления (ПЛК) для подключения расходомера и передачи сигналов	Измерение и учет поступающих на очистку стоков, передача сигналов о работе оборудования
Датчик температуры воздуха	Датчик температуры воздуха, смонтированный в контейнере и подключенный к электропитанию Дооснащение шкафа управления (ПЛК) для подключения датчика и передачи сигналов	Измерение температуры, сигнализация опасности замерзания воды
Запорная арматура с электроприводом на безнапорном механическом фильтре	Шаровые краны ПВХ Ду25 с электроприводом (для труб диаметром до 50 мм) Затворы ПВХ с электроприводом (для труб диаметром более 50 мм) Дооснащение шкафа управления (ПЛК) пуско-защитной арматурой. Открытие задвижек согласно алгоритму промывки	Автоматическая промывка фильтрующих загрузок по таймеру
Запорная арматура с электроприводом на безнапорном сорбционном фильтре	Шаровые краны ПВХ Ду25 с электроприводом (для труб диаметром до 50 мм) Затворы ПВХ с электроприводом (для труб диаметром более 50 мм) Дооснащение шкафа управления (ПЛК) пуско-защитной арматурой. Открытие задвижек согласно алгоритму промывки	Автоматическая промывка фильтрующих загрузок по таймеру
Фильтрующие загрузки на основе гидроантрацита	Гидроантрацит (0,8-1,2 мм)	Фильтрующая загрузка в механическом фильтре
Загрузка - ЭКОКАРБОН	Активированный уголь ЭКОКАРБОН - для очистки промышленных стоков	Фильтрующая загрузка в сорбционном фильтре

МОНТАЖ

Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.

Монтаж включает:

установку контейнера на фундамент и крепление;
подключение трубопроводов;
подвод кабелей электропитания;
подключение средств автоматизации

ГАРАНТИЯ И СЕРВИС

Стандартная гарантия - 2 года.

Расширенная гарантия - 5 лет.

Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.

Плановое техническое обслуживание по согласованной программе включающее:

проверку состояния,
регулировку,
ревизию узлов,
замену быстро изнашиваемых деталей.

ПНР

Наша сервисная служба осуществляет:

шеф-монтажные и пусконаладочные работы;
индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
поверку средств измерения;
обучение персонала Клиента
