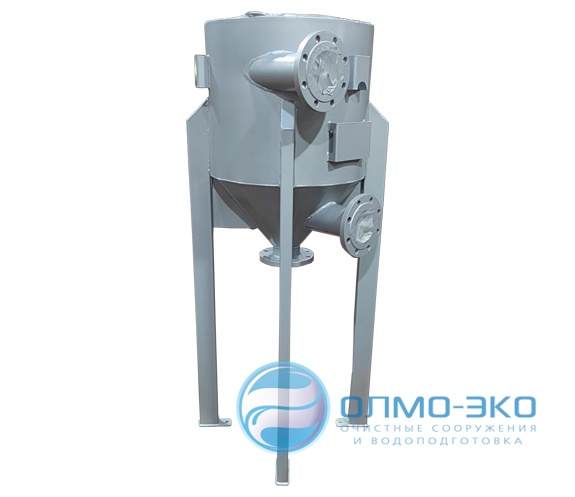

Песколовка - ПТ
.jpeg "Песколовка - ПТ")
- Эффективность установки:
-
> песок (u0 = 25 мм/с) - от 90 до 99%
- Материал исполнения корпуса: Сталь Ст.3, AISI304, AISI316, AISI321
- Удаление песка:
-
> с плотностью 2,5 т/м³;
> размером частиц свыше 0,25 мм - Конус вывода песка с фланцевым присоединением
- Одно- и двухкорпусное исполнение
Песколовка - ПТ
#PROP_TITLE#
—
#PROP_VALUE#
| Наименование модели | Q, м³/час | Габариты (ДхШхВ), мм | Масса нетто/рабочая, кг |
|---|---|---|---|
| Односекционные песколовки | |||
| ПТ-10х1 | 10 | 520 х 582 х 1554 | 98 / 231 |
| ПТ-20х1 | 20 | 636 х 641 х 1557 | 106 / 310 |
| ПТ-30х1 | 30 | 707 х 759 х 1562 | 140 / 490 |
| ПТ-50х1 | 50 | 877 х 993 х 1558 | 190 / 650 |
| ПТ-75х1 | 75 | 1036 х 1148 х 1956 | 250 / 1060 |
| ПТ-100х1 | 100 | 1156 х 1378 х 2201 | 315 / 1390 |
| ПТ-150х1 | 150 | 1504 х 1744 х 2715 | 420 / 2045 |
| ПТ-200х1 | 200 | 2180 х 2180 х 2957 | 770 / 2940 |
| ПТ-250х1 | 250 | 2120 х 2292 х 3164 |
850 / 3500 |
| ПТ-300х1 | 300 | 2340 х 2500 х 3397 |
1120 / 4400 |
| ПТ-400х1 | 400 | 2680 х 2820 х 3600 |
1800 / 6100 |
| ПТ-500х1 | 500 | 2942 х 3321 х 3780 |
2780 / 7800 |
| Двухсекционные песколовки | |||
| ПТ-10х2 | 20 | 1105 х 880 х 1806 |
235 / 510 |
| ПТ-20х2 | 40 | 1330 х 971 х 1866 |
265 / 640 |
| ПТ-30х2 | 60 | 1421 х 1186 х 1904 |
315 / 1065 |
| ПТ-50х2 | 100 | 1757 х 1453 х 1887 |
434 / 1454 |
| ПТ-75х2 | 150 | 2075 х 1870 х 2367 |
625 / 2300 |
| ПТ-100х2 | 200 | 2356 х 2100 х 2764 |
780 / 3020 |
| ПТ-150х2 | 300 | 3088 х 1744 х 2715 |
950 / 5060 |
| ПТ-200х2 | 400 | 4116 х 2604 х 3465 |
1710 / 6080 |
| ПТ-250х2 | 500 | 4320 х 2720 х 3164 |
2000 / 7250 |
| ПТ-300х2 | 600 | 4870 х 3100 х 3397 |
2520 / 9080 |
| ПТ-400х2 | 800 | 5470 х 3420 х 3600 |
3900 / 12500 |
| ПТ-500х2 | 1000 | 5820 х 4533 х 3914 |
4200 / 13400 |
Принцип работы
Отстойник может быть как круглой, так и прямоугольной формы. Вода в них для начала отстаивается, а благодаря определенному наклону пластин, после этого отводит осадок. Тангенциальная песколовка устанавливается в центре круглых сооружений, или в начале прямоугольных, в резервуаре.
Если вы решили использовать профессиональное оборудования для очистки сточных вод от осадка и загрязнений, вам отлично подойдет отстойник тонкослойный. Наши сотрудники подскажут, какой из типов отстойников подойдет для вашей сточной системы.
В случае, когда необходимо провести расчет тангенциальной песколовки, лучше обратиться к профессионалам, которые знают требования и нормы оборудования. Наша компания предлагаем в своем ассортименте лучшую технику для очистки воды от всевозможных загрязнений посредством отстаивания и отвода осадка из воды.
Круглый резервуар позволит вам вращательными движениями сточных вод избавиться от песка и осадка за короткий промежуток времени. На нашем сайте можно увидеть схему того как выглядит и работает тангенциальная песколовка. За подробной консультацией обращайтесь к нашим сотрудникам.
| Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
|---|---|---|---|
| Взвешенные вещества, мг/л |
50 |
0,04 |
|
| Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
| Состав установки | Описание типовой станции | Варианты модификаций |
|---|---|---|
| Сборное модульное здание |
|
|
| Технологическое оборудование |
|
|
| Обеззараживание воды |
|
|
| Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
| Шкаф управления |
|
|
| КИП |
|
|
| Наименование | Описание | Преимущества |
|---|---|---|
| Установка УФ-обеззараживания воды |
|
|
| Насос откачки чистой воды |
|
|
| Задвижка сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
| Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
