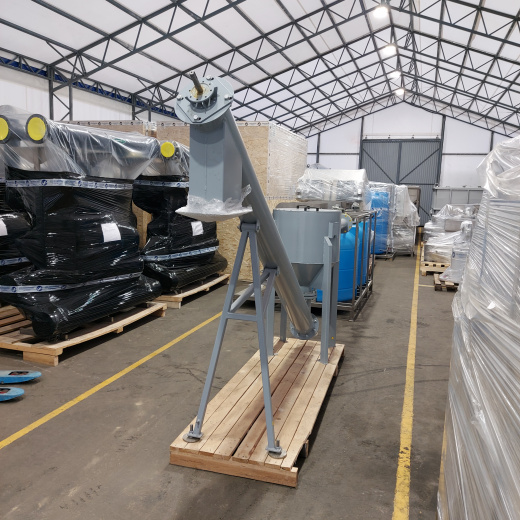

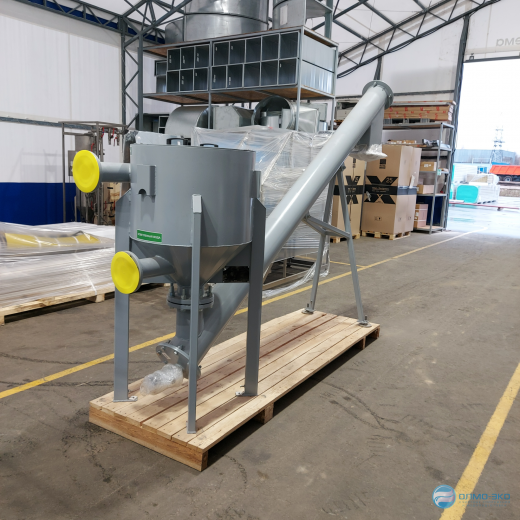

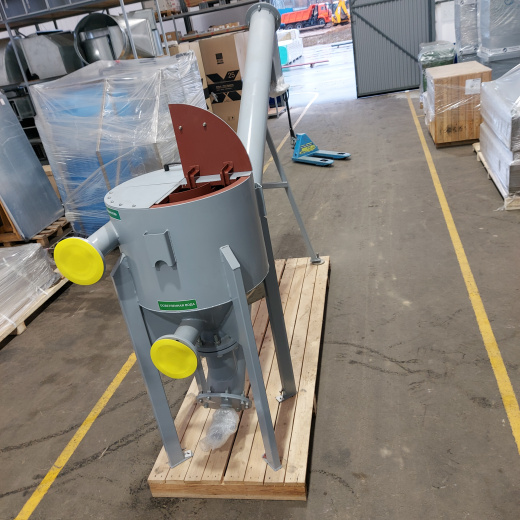

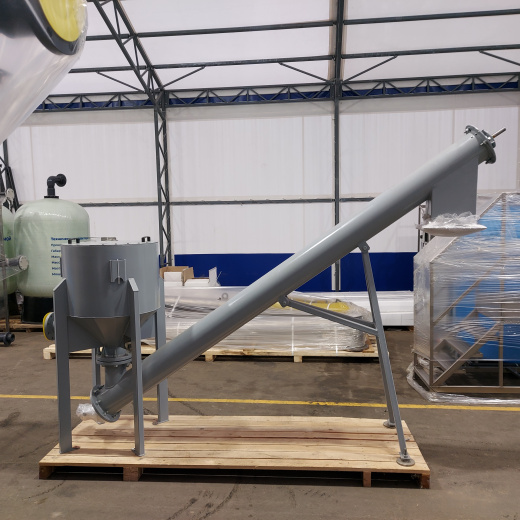

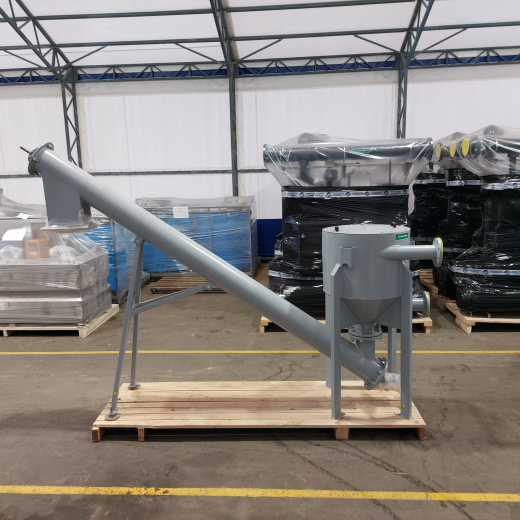

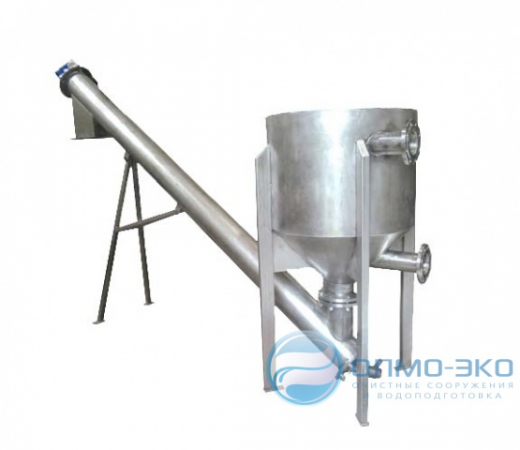

Песколовка - ПТШ

Эффективность установки:
Производительность песколовок: от 10 до 400 м³/ч
Шнековый транспортер с мотор-редуктором
Патрубок подачи промывной воды
Одно- и двухкорпусное исполнение
Материал исполнения корпуса: Сталь Ст.3, AISI 304, 316, 321

Подробности

Наименование модели	Q, м³/час	Габариты установки (ДхШхВ), мм	Масса нетто/рабочая, кг	Мощность, кВт
Односекционные песколовки
ПТШ-10х1	10	2620 х 590 х 1900	155 / 320	0,37
ПТШ-20х1	20	2750 х 650 х 1900	172 / 422	0,37
ПТШ-30х1	30	3980 х 707 х 2560	342 / 792	0,37
ПТШ-50х1	50	4130 х 877 х 2579	468 / 1048	0,37
ПТШ-75х1	75	4477 х 1036 х 2769	576 / 1476	0,37
ПТШ-100х1	100	4879 х 1156 х 2888	725 / 1740	0,37
ПТШ-150х1	150	4020 х 1820 х 3350	940 / 2815	0,37
ПТШ-200х1	200	4300 х 2180 х 3500	1700 / 4100	0,37
ПТШ-250х1	250	4500 х 2350 х 3700	1275 / 3600	0,55
Двухсекционные песколовки
ПТ-10х2	20	1105 х 880 х 1806	235 / 510	0,37
ПТ-20х2	40	1330 х 971 х 1866	265 / 640	0,37
ПТ-30х2	60	1421 х 1186 х 1904	315 / 1065	0,37
ПТ-50х2	100	1757 х 1453 х 1887	434 / 1454	0,37
ПТ-75х2	150	2075 х 1870 х 2367	625 / 2300	0,37
ПТ-100х2	200	2356 х 2100 х 2764	780 / 3020	0,37
ПТ-150х2	300	3088 х 1744 х 2715	950 / 5060	0,37
ПТ-200х2	400	4116 х 2604 х 3465	1710 / 6080	0,37
ПТ-250х2	500	4320 х 2720 х 3164	2000 / 7250	0,37
ПТ-300х2	600	4870 х 3100 х 3397	2520 / 9080	0,37
ПТ-400х2	800	5470 х 3420 х 3600	3900 / 12500	0,37
ПТ-500х2	1000	5820 х 4533 х 3914	4200 / 13400	1,1

Принцип работы

Исходные стоки по касательной (тангенциально) поступают в корпус песколовки через входной патрубок, расположенный в цилиндрической части. Тангенциальный ввод воды и круглое сечение корпуса создают вращательное движение потока. За счет действия центробежных сил песок прижимается к внутренним стенкам песколовки и отделяется от воды, накапливаясь в нижней конической части.

Очищенная вода собирается в центральной части и отводится через патрубок отвода очищенной воды, расположенный в цилиндрической части.

Выгрузка и отмывка песка осуществляется по мере накопления. Одновременно с промывкой песок выводится шнековым транспортером, при этом происходит его частичное обезвоживание.

Показатель	Исходные стоки	Очищенные и обеззараженные стоки
Взвешенные вещества, мг/л	50	0,04
Нефтепродукты, мг/л	100	0,05
БПКполн., мг O2/л	20	3
ХПК, мг O2/л	100	30

Состав установки	Описание типовой станции	Варианты модификаций
Сборное модульное здание	Здание состоит из одного и более составных утепленных модулей. Оснащается системами отопления, приточно-вытяжной вентиляцией и освещением. Комплектуется необходимыми лестницами и ограждениями Сооружение рассчитывается для требуемой климатической зоны Стандартная окраска: каркас - синий (RAL5013), стены - сигнальный синий (RAL5005) Параметры здания по пожарно-техническим характеристикам (в соответствии с СП 2.13130.2009) Категория по пожарной опасности - Д Степень огнестойкости - IV Класс конструктивной пожарной опасности - С0 Класс функциональной пожарной опасности - Ф5.1	Толщина сендвич панелей Цветовые решения Тип отопления Степень огнестойкости
Технологическое оборудование	Тонкослойный отстойник Безнапорный механический фильтр Безнапорный сорбционный фильтр Емкость очищенной воды Защитное покрытие: внутреннее — эпоксидная водостойкая грунт-эмаль наружное — атмосферостойкая полиуретановая эмаль RAL7001	Материал исполнения оборудования Тип и марка защитного покрытия Насос откачки чистой воды Электроприводная арматура на линии сброса осадка
Обеззараживание воды	Установка ультрафиолетового обеззараживания воды	Наличие/отстутствие Обеззараживание гипохлоритом
Комплект трубопроводов и запорно-регулирующей арматуры	В пределах 100 мм от границы здания Материал — сталь, ПВХ Тип запорной арматуры – ручная	Материал трубопроводов Электроприводная арматура
Шкаф управления	Ручное и автоматическое управление электропотребителями	Тип контроллера Марка контроллера Взрывозащищенное исполнение
КИП	Поплавковый датчик уровня в приемной камере, датчик температуры воды	Расходомер поступающих стоков Датчик температуры воздуха

Наименование	Описание	Преимущества
Установка УФ-обеззараживания воды	Смонтирована в контейнере и подключена к электропитанию Трубопроводная обвязка с ручной арматурой в комплекте	Обеспечение требований по бактериологическим показателям очищенной воды
Насос откачки чистой воды	Насос из нерж. стали с напором на выходе до 20 м, смонтированный и подключенный к электропитанию Трубопроводная обвязка с ручной арматурой Датчики уровня в емкости очищенной воды Дооснащение шкафа управления (ПЛК) пуско-защитной арматурой	Подача очищенной воды под напором на повторное использование, либо на сброс
Задвижка сброса осадка	Задвижка с электроприводом, смонтированная на трубопроводе сброса осадка и подключенный к электропитанию Дооснащение шкафа управления (ПЛК). Открытие затвора — по таймеру	Автоматический сброс осадка из отстойника Повышение надежности работы установки, снижение эксплуатационных затрат
Расходомер поступающих стоков	Расходомер ультразвуковой с накладными датчиками, смонтированный в контейнере и подключенный к электропитанию Трубопроводная обвязка с ручной арматурой Дооснащение шкафа управления (ПЛК) для подключения расходомера и передачи сигналов	Измерение и учет поступающих на очистку стоков, передача сигналов о работе оборудования
Датчик температуры воздуха	Датчик температуры воздуха, смонтированный в контейнере и подключенный к электропитанию Дооснащение шкафа управления (ПЛК) для подключения датчика и передачи сигналов	Измерение температуры, сигнализация опасности замерзания воды
Запорная арматура с электроприводом на безнапорном механическом фильтре	Шаровые краны ПВХ Ду25 с электроприводом (для труб диаметром до 50 мм) Затворы ПВХ с электроприводом (для труб диаметром более 50 мм) Дооснащение шкафа управления (ПЛК) пуско-защитной арматурой. Открытие задвижек согласно алгоритму промывки	Автоматическая промывка фильтрующих загрузок по таймеру
Запорная арматура с электроприводом на безнапорном сорбционном фильтре	Шаровые краны ПВХ Ду25 с электроприводом (для труб диаметром до 50 мм) Затворы ПВХ с электроприводом (для труб диаметром более 50 мм) Дооснащение шкафа управления (ПЛК) пуско-защитной арматурой. Открытие задвижек согласно алгоритму промывки	Автоматическая промывка фильтрующих загрузок по таймеру
Фильтрующие загрузки на основе гидроантрацита	Гидроантрацит (0,8-1,2 мм)	Фильтрующая загрузка в механическом фильтре
Загрузка - ЭКОКАРБОН	Активированный уголь ЭКОКАРБОН - для очистки промышленных стоков	Фильтрующая загрузка в сорбционном фильтре

МОНТАЖ

Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.

Монтаж включает:

установку контейнера на фундамент и крепление;
подключение трубопроводов;
подвод кабелей электропитания;
подключение средств автоматизации

ГАРАНТИЯ И СЕРВИС

Стандартная гарантия - 2 года.

Расширенная гарантия - 5 лет.

Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.

Плановое техническое обслуживание по согласованной программе включающее:

проверку состояния,
регулировку,
ревизию узлов,
замену быстро изнашиваемых деталей.

ПНР

Наша сервисная служба осуществляет:

шеф-монтажные и пусконаладочные работы;
индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
поверку средств измерения;
обучение персонала Клиента
