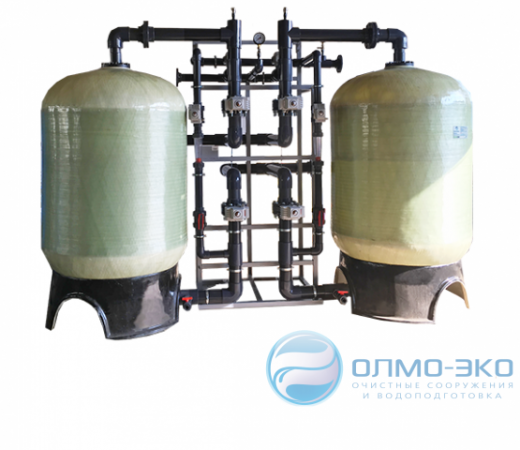

Установка - УНФ (механика)

Эффективность установки:
Корпуса фильтров из полимерных материалов
Рама из нержавеющей стали AISI304
Трубопроводы, фитинги, арматура из ПВХ
В комплекте: манометры, ротаметры, распределительные системы

Подробности

Наименование модели	Q, м³/час при V = 7м/ч	Габариты установки (ДxШxВ), мм	Масса нетто/рабочая, кг	Кол-во корпусов
На базе корпусов 21"х62", расположение патрубков: верх-низ
УНФ 21х62х1	1,4	800 х 810 х 1952	56 / 460	1
УНФ 21х62х2	2,8	1600 х 810 х 1952	120 / 920	2
УНФ 21х62х3	4,2	2400 х 810 х 1952	180 / 1380	3
УНФ 21х62х4	5,6	3200 х 810 х 1952	240 / 1840	4
На базе корпусов 24"х72", расположение патрубков: верх-низ, ⌀ - 600 мм
УНФ 24х72x1	2,0	875 х 885 х 2300	90 / 850	1
УНФ 24х72x2	4,0	1800 х 1090 х 2300	180 / 1700	2
УНФ 24х72x3	6,0	2700 х 1090 х 2300	270 / 2600	3
УНФ 24х72x4	8,0	3600 х 1090 х 2300	260 / 3400	4
На базе корпусов 30"х72", расположение патрубков: верх-низ, ⌀ - 750 мм
УНФ 30х72x1	2,7	1200 х 1380 х 2394	230 / 1400	1
УНФ 30х72x2	5,4	2040 х 1380 х 2394	460 / 2800	2
УНФ 30х72x3	8,1	3060 х 1380 х 2394	690 / 4200	3
УНФ 30х72x4	10,8	4080 х 1380 х 2394	920 / 5600	4
На базе корпусов 36"х72", расположение патрубков: верх-низ, ⌀ - 900 мм
УНФ 36х72x1	4,5	1100 х 1530 х 2394	310 / 1950	1
УНФ 36х72x2	9	2200 х 1530 х 2394	610 / 3950	2
УНФ 36х72x3	13,5	3300 х 1530 х 2394	910 / 5900	3
УНФ 36х72x4	18	4400 х 1530 х 2394	1215 / 7900	4
На базе корпусов 42"х72", расположение патрубков: верх-низ, ⌀ - 1050 мм
УНФ 42х72x1	5,5	1250 х 1700 х 2394	380 / 2600	1
УНФ 42х72x2	11	2500 х 1700 х 2394	760 / 5200	2
УНФ 42х72x3	16,5	3750 х 1700 х 2394	1140 / 7800	3
УНФ 42х72x4	22	5000 х 1700 х 2394	1520 / 11400	4
На базе корпусов 42"х96", расположение патрубков: верх-низ
УНФ 42х96x1	5,5	1420 х 2010 х 2760	420 / 3280	1
УНФ 42х96x2	11	2840 х 2010 х 2760	840 / 6560	2
УНФ 42х96x3	16,5	4260 х 2010 х 2760	1260 / 9840	3
УНФ 42х96x4	22	5680 х 2010 х 2760	1680 / 13120	4
На базе корпусов 48"х72", расположение патрубков: верх-низ, ⌀ - 1200 мм
УНФ 48х72x1	7,9	1430 х 2035 х 2430	480 / 2950	1
УНФ 48х72x2	15,8	2800 х 2035 х 2430	955 / 5900	2
УНФ 48х72x3	23,7	4150 х 2035 х 2430	1435 / 8850	3
УНФ 48х72x4	31,6	5600 х 2035 х 2430	1910 / 11800	4
На базе корпусов 48"х96", расположение патрубков: боковое, ⌀ - 1200 мм
УНФ 48х96x1	7,9	1600 х 2200 х 2760	490 / 3600	1
УНФ 48х96x2	15,8	3200 х 2200 х 2760	980 / 7200	2
УНФ 48х96x3	23,7	4800 х 2200 х 2760	1470 / 10800	3
УНФ 48х96x4	31,6	6400 х 2200 х 2760	1960 / 14400	4
На базе корпусов 60"х96", расположение патрубков: боковое, ⌀ - 1500 мм
УНФ 60х96x1	12,4	1900 х 2300 х 2811	540 / 4700	1
УНФ 60х96x2	24,8	4000 х 2300 х 2811	1080 / 9400	2
УНФ 60х96x3	37,2	6100 х 2300 х 2811	1620 / 14100	3
УНФ 60х96x4	49,6	8200 х 2300 х 2811	2160 / 18800	4
На базе корпусов 72"х96", расположение патрубков: боковое, ⌀ - 1800 мм
УНФ 72х96x1	17,8	2340 х 2770 х 2760	600 / 6720	1
УНФ 72х96x2	35,6	5040 х 2770 х 2760	1200 / 13400	2
УНФ 72х96x3	53,4	7740 x 2770 x 2760	1800 / 20160	3
УНФ 72х96x4	72,2	10140 х 2770 х 2760	2400 / 26880	4
На базе корпусов 80"х96", расположение патрубков: боковое, ⌀ - 2000 мм
УНФ 80х96x1	22,0	2750 х 2870 х 2760	660 / 8300	1
УНФ 80х96x2	44,0	5440 х 2870 х 2760	1320 / 16600	2
УНФ 80х96x3	66,0	8140 х 2870 х 2760	1990 / 25000	3
УНФ 80х96x4	88,0	10840 х 2870 х 2760	2660 / 33500	4

Принцип работы

Исходная вода через верхнее распределительное устройство поступает внутрь корпуса фильтра, заполненного кварцевым песком. В процессе фильтрации механические примеси задерживаются в слое загрузки.

Очищенная вода через нижнее распределительное устройство собирается в общем коллекторе фильтрата и под остаточным давлением отводится из установки. Периодически проводится обратная промывка фильтрующей загрузки очищенной (либо исходной) водой. При этом промывная вода подается через нижнюю распределительную систему в нижнюю часть фильтрующего слоя. Восходящее движение воды приводит песок во взвешенное состояние, обеспечивая интенсивное перемешивание и отмывку частиц загрязнений, которые удаляются с промывной водой через верхнее распределительное устройство и отводятся в дренаж.

При выходе одного из фильтров в режим регенерации оставшиеся фильтры работают в форсированном режиме, обеспечивая необходимую производительность установки.

Показатель	Исходные стоки	Очищенные и обеззараженные стоки
Взвешенные вещества, мг/л	50	0,04
Нефтепродукты, мг/л	100	0,05
БПКполн., мг O2/л	20	3
ХПК, мг O2/л	100	30

Состав установки	Описание типовой станции	Варианты модификаций
Сборное модульное здание	Здание состоит из одного и более составных утепленных модулей. Оснащается системами отопления, приточно-вытяжной вентиляцией и освещением. Комплектуется необходимыми лестницами и ограждениями Сооружение рассчитывается для требуемой климатической зоны Стандартная окраска: каркас - синий (RAL5013), стены - сигнальный синий (RAL5005) Параметры здания по пожарно-техническим характеристикам (в соответствии с СП 2.13130.2009) Категория по пожарной опасности - Д Степень огнестойкости - IV Класс конструктивной пожарной опасности - С0 Класс функциональной пожарной опасности - Ф5.1	Толщина сендвич панелей Цветовые решения Тип отопления Степень огнестойкости
Технологическое оборудование	Тонкослойный отстойник Безнапорный механический фильтр Безнапорный сорбционный фильтр Емкость очищенной воды Защитное покрытие: внутреннее — эпоксидная водостойкая грунт-эмаль наружное — атмосферостойкая полиуретановая эмаль RAL7001	Материал исполнения оборудования Тип и марка защитного покрытия Насос откачки чистой воды Электроприводная арматура на линии сброса осадка
Обеззараживание воды	Установка ультрафиолетового обеззараживания воды	Наличие/отстутствие Обеззараживание гипохлоритом
Комплект трубопроводов и запорно-регулирующей арматуры	В пределах 100 мм от границы здания Материал — сталь, ПВХ Тип запорной арматуры – ручная	Материал трубопроводов Электроприводная арматура
Шкаф управления	Ручное и автоматическое управление электропотребителями	Тип контроллера Марка контроллера Взрывозащищенное исполнение
КИП	Поплавковый датчик уровня в приемной камере, датчик температуры воды	Расходомер поступающих стоков Датчик температуры воздуха

Наименование	Описание	Преимущества
Установка УФ-обеззараживания воды	Смонтирована в контейнере и подключена к электропитанию Трубопроводная обвязка с ручной арматурой в комплекте	Обеспечение требований по бактериологическим показателям очищенной воды
Насос откачки чистой воды	Насос из нерж. стали с напором на выходе до 20 м, смонтированный и подключенный к электропитанию Трубопроводная обвязка с ручной арматурой Датчики уровня в емкости очищенной воды Дооснащение шкафа управления (ПЛК) пуско-защитной арматурой	Подача очищенной воды под напором на повторное использование, либо на сброс
Задвижка сброса осадка	Задвижка с электроприводом, смонтированная на трубопроводе сброса осадка и подключенный к электропитанию Дооснащение шкафа управления (ПЛК). Открытие затвора — по таймеру	Автоматический сброс осадка из отстойника Повышение надежности работы установки, снижение эксплуатационных затрат
Расходомер поступающих стоков	Расходомер ультразвуковой с накладными датчиками, смонтированный в контейнере и подключенный к электропитанию Трубопроводная обвязка с ручной арматурой Дооснащение шкафа управления (ПЛК) для подключения расходомера и передачи сигналов	Измерение и учет поступающих на очистку стоков, передача сигналов о работе оборудования
Датчик температуры воздуха	Датчик температуры воздуха, смонтированный в контейнере и подключенный к электропитанию Дооснащение шкафа управления (ПЛК) для подключения датчика и передачи сигналов	Измерение температуры, сигнализация опасности замерзания воды
Запорная арматура с электроприводом на безнапорном механическом фильтре	Шаровые краны ПВХ Ду25 с электроприводом (для труб диаметром до 50 мм) Затворы ПВХ с электроприводом (для труб диаметром более 50 мм) Дооснащение шкафа управления (ПЛК) пуско-защитной арматурой. Открытие задвижек согласно алгоритму промывки	Автоматическая промывка фильтрующих загрузок по таймеру
Запорная арматура с электроприводом на безнапорном сорбционном фильтре	Шаровые краны ПВХ Ду25 с электроприводом (для труб диаметром до 50 мм) Затворы ПВХ с электроприводом (для труб диаметром более 50 мм) Дооснащение шкафа управления (ПЛК) пуско-защитной арматурой. Открытие задвижек согласно алгоритму промывки	Автоматическая промывка фильтрующих загрузок по таймеру
Фильтрующие загрузки на основе гидроантрацита	Гидроантрацит (0,8-1,2 мм)	Фильтрующая загрузка в механическом фильтре
Загрузка - ЭКОКАРБОН	Активированный уголь ЭКОКАРБОН - для очистки промышленных стоков	Фильтрующая загрузка в сорбционном фильтре

МОНТАЖ

Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.

Монтаж включает:

установку контейнера на фундамент и крепление;
подключение трубопроводов;
подвод кабелей электропитания;
подключение средств автоматизации

ГАРАНТИЯ И СЕРВИС

Стандартная гарантия - 2 года.

Расширенная гарантия - 5 лет.

Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.

Плановое техническое обслуживание по согласованной программе включающее:

проверку состояния,
регулировку,
ревизию узлов,
замену быстро изнашиваемых деталей.

ПНР

Наша сервисная служба осуществляет:

шеф-монтажные и пусконаладочные работы;
индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
поверку средств измерения;
обучение персонала Клиента
