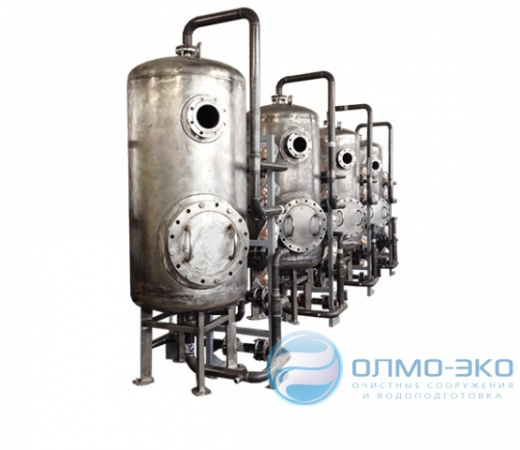

Установка - УНФМ
- Эффективность установки:
-
> взв. в-ва - от 10 до 50%
> нефтепродукты -от 95 до 98%
- Материал исполнения корпусов:
-
> Сталь Ст.3, AISI304, AISI316, AISI321
- Ревизионный и смотровой люки, фланцевое присоединение
- В комплекте: манометры, ротаметры, распределительные системы
Установка - УНФМ
#PROP_TITLE#
—
#PROP_VALUE#
| Наименование модели | Механика, Q, м³/час (при V = 7м/ч) | Сорбция, Q, м³/час (при V = 5м/ч) | Габариты установки (ДxШxВ), мм | Масса нетто/рабочая, кг | Кол-во корпусов |
|---|---|---|---|---|---|
| УНФМ 0,6х1 | 2,0 | 1,4 | 880 х 965 х 2400 | 172 / 860 | 1 |
| УНФМ 0,6х2 | 4,0 | 2,8 | 1760 х 965 х 2400 | 344 / 1720 | 2 |
| УНФМ 0,6х3 | 5,9 | 4,2 | 2640 х 965 х 2400 | 520 / 2460 | 3 |
| УНФМ 0,6х4 | 7,9 | 5,7 | 3520 х 965 х 2400 | 688 / 3440 | 4 |
| УНФМ 0,7х1 | 2,7 | 1,9 | 980 х 1065 х 2480 | 216 / 1160 | 1 |
| УНФМ 0,7х2 | 5,4 | 3,8 | 1960 х 1065 х 2480 | 432 / 2320 | 2 |
| УНФМ 0,7х3 | 8,1 | 5,8 | 2940 х 1065 х 2480 | 648 / 3480 | 3 |
| УНФМ 0,7х4 | 10,8 | 7,7 | 3920 х 1065 х 2480 | 864 / 4640 | 4 |
| УНФМ 0,8х1 | 3,5 | 2,5 | 1180 х 1215 х 2530 | 320 / 1870 | 1 |
| УНФМ 0,8х2 | 7,0 | 5,0 | 2080 х 1215 х 2530 | 640 / 3740 | 2 |
| УНФМ 0,8х3 | 10,6 | 7,5 | 3140 х 1215 х 2530 | 960 / 5610 | 3 |
| УНФМ 0,8х4 | 14,1 | 10,1 | 4120 х 1215 х 2530 | 1280 / 7480 | 4 |
| УНФМ 0,9х1 | 4,5 | 3,2 | 1300 х 1510 х 2570 | 355 / 2100 | 1 |
| УНФМ 0,9х2 | 8,9 | 6,4 | 2400 х 1510 х 2570 | 710 / 4200 | 2 |
| УНФМ 0,9х3 | 13,4 | 9,5 | 3500 х 1510 х 2570 | 1065 / 6300 | 3 |
| УНФМ 0,9х4 | 17,8 | 12,7 | 4800 х 1510 х 2570 | 1420 / 8400 | 4 |
| УНФМ 1,0х1 | 5,5 | 3,9 | 1330 х 1710 х 2590 | 410 / 2500 | 1 |
| УНФМ 1,0х2 | 11,0 | 7,9 | 2630 х 1710 х 2590 | 820 / 5000 | 2 |
| УНФМ 1,0х3 | 16,5 | 11,8 | 4030 х 1710 х 2590 | 1230 / 7500 | 3 |
| УНФМ 1,0х4 | 22,0 | 15,7 | 5330 х 1710 х 2590 | 1640 / 10000 | 4 |
| УНФМ 1,2х1 | 7,9 | 5,7 | 1660 х 1945 х 2610 | 480 / 2880 | 1 |
| УНФМ 1,2х2 | 15,8 | 11,3 | 2900 х 1945 х 2610 | 960 / 5760 | 2 |
| УНФМ 1,2х3 | 23,8 | 17,0 | 4400 х 1945 х 2610 | 1440 / 8640 | 3 |
| УНФМ 1,2х4 | 31,7 | 22,6 | 2200 х 1945 х 2610 | 1920 / 11520 | 4 |
| УНФМ 1,5х1 | 12,4 | 8,8 | 1800 х 2150 х 2980 | 780 / 4680 | 1 |
| УНФМ 1,5х2 | 24,7 | 17,7 | 3460 х 2150 х 2980 | 1560 / 9360 | 2 |
| УНФМ 1,5х3 | 37,1 | 26,5 | 3460 х 2150 х 2980 | 1560 / 9360 | 3 |
| УНФМ 1,5х4 | 49,5 | 35,4 | 7120 х 2150 х 2980 | 3120 / 18720 | 4 |
| УНФМ 1,8х1 | 17,8 | 12,7 | 2120 х 2600 х 3160 | 1020 / 6620 | 1 |
| УНФМ 1,8х2 | 35,6 | 25,5 | 3800 х 2600 х 3160 | 2040 / 13240 | 2 |
| УНФМ 1,8х3 | 53,5 | 38,2 | 5800 х 2600 х 3160 | 3060 / 19860 | 3 |
| УНФМ 1,8х4 | 71,3 | 50,9 | 7800 х 2600 х 3160 | 4080 / 26480 | 4 |
| УНФМ 2,0х1 | 22,0 | 15,7 | 2240 х 2700 х 3365 | 1120 / 8480 | 1 |
| УНФМ 2,0х2 | 44,0 | 31,4 | 4200 х 2700 х 3365 | 2240 / 16960 | 2 |
| УНФМ 2,0х3 | 66,0 | 47,1 | 6400 х 2700 х 3365 | 3360 / 25440 | 3 |
| УНФМ 2,0х4 | 88,0 | 62,9 | 8600 х 2700 х 3365 | 4480 / 33920 | 4 |
Принцип работы
Фильтрация. Исходная вода подается на параллельно расположенные корпуса фильтров и через верхнее распределительное устройство поступает внутрь корпуса фильтра, заполненного фильтрующим слоем. Фильтрующий слой (инертная зернистая загрузка, активированный уголь, каталитическая загрузка) обеспечивает очистку воды от соответствующих загрязнений. Очищенная вода через нижнее распределительное устройство собирается в общем коллекторе фильтрата и под остаточным давлением отводится из установки.
Регенерация. Периодически проводится регенерация/взрыхление фильтрующей загрузки, при этом промывная вода подается через нижнюю распределительную систему в нижнюю часть фильтрующего слоя. При восходящем движении воды создается псевдоожиженный слой, зерна расширившегося фильтрующего материала соударяются друг с другом, задержанные ими загрязнения оттираются и попадают в промывную воду, которая удаляется через верхнее распределительное устройство и отводится в дренаж.
| Показатель | Исходные стоки | Очищенные и обеззараженные стоки | |
|---|---|---|---|
| Взвешенные вещества, мг/л |
50 |
0,04 |
|
| Нефтепродукты, мг/л |
100 |
0,05 |
БПКполн., мг O2/л |
20 |
3 |
ХПК, мг O2/л |
100 |
30 |
| Состав установки | Описание типовой станции | Варианты модификаций |
|---|---|---|
| Сборное модульное здание |
|
|
| Технологическое оборудование |
|
|
| Обеззараживание воды |
|
|
| Комплект трубопроводов и запорно-регулирующей арматуры |
|
|
| Шкаф управления |
|
|
| КИП |
|
|
| Наименование | Описание | Преимущества |
|---|---|---|
| Установка УФ-обеззараживания воды |
|
|
| Насос откачки чистой воды |
|
|
| Задвижка сброса осадка |
|
|
| Расходомер поступающих стоков |
|
|
| Датчик температуры воздуха |
|
|
Запорная арматура с электроприводом на безнапорном механическом фильтре |
|
|
Запорная арматура с электроприводом на безнапорном сорбционном фильтре |
|
|
Фильтрующие загрузки на основе гидроантрацита |
|
|
| Загрузка - ЭКОКАРБОН |
|
|
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку контейнера на фундамент и крепление;
- подключение трубопроводов;
- подвод кабелей электропитания;
- подключение средств автоматизации
ГАРАНТИЯ И СЕРВИС
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстро изнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет:
- шеф-монтажные и пусконаладочные работы;
- индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;
- поверку средств измерения;
- обучение персонала Клиента
