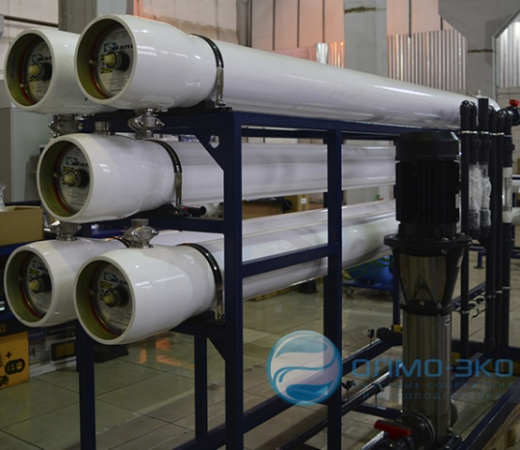

- Высокоселективные мембраны типоразмера 4040/8040
- Композитный корпус мембраны - 450 PSI
- Многоступенчатый насос высокого давления
- Трубопроводная обвязка из нержавеющей стали AISI 316 и ПВХ
- Возможность рециркуляции концентрата
| Модель | Производительность по фильтру, м³/ч | Селективность, % | Конверсия*, % | Габариты (ДхШхВ), мм |
|---|---|---|---|---|
| ОСВ-0,5 | 0,5 | 96,5-98,5 | 65-80 | 2800 х 1310 х 1750 |
| ОСВ-1 | 1 | 96,5-98,5 | 65-80 | 2800 х 1310 х 1750 |
| ОСВ-2 | 2 | 96,5-98,5 | 65-80 | 2800 х 1310 х 1750 |
| ОСВ-3 | 3 | 96,5-98,5 | 65-80 | 2800 х 1310 х 1750 |
| ОСВ-5 | 5 | 96,5-98,5 | 65-80 | 2800 х 1310 х 1750 |
| ОСВ-7,5 | 7,5 | 96,5-98,5 | 65-80 | 4500 х 1310 х 1800 |
| ОСВ-10 | 10 | 96,5-98,5 | 65-80 | 4500 х 1310 х 1800 |
| ОСВ-15 | 15 | 96,5-98,5 | 65-80 | 4500 х 1310 х 1800 |
| ОСВ-20 | 20 | 96,5-98,5 | 65-80 | 4500 х 1310 х 1800 |
| ОСВ-30 | 30 | 96,5-98,5 | 65-80 | 6800 х 1310 х 2150 |
| ОСВ-40 | 40 | 96,5-98,5 | 65-80 | 6800 х 1310 х 2150 |
| ОСВ-50 | 50 | 96,5-98,5 | 65-80 | 6800 х 1310 х 2150 |
Принцип работы
Исходная вода с растворенными в ней минеральными солями подается на фильтры тонкой механической очистки. Здесь происходит удаление взвешенных частиц размером более 5 мкм.
Далее высоконапорный насос подаёт воду с расчетным давлением на мембранные аппараты. Контроль рабочего давления осуществляется визуально по манометрам (датчикам давления). В аппаратах установки происходит разделение очищаемой воды на очищенную от минеральных солей фильтрат и концентрат с повышенным содержанием солей. Объемные потоки фильтрата и концентрата фиксируются ротаметрами (электронными расходомерами).
В установке предусмотрена возможность возврата части концентрата по линии рециркуляции для уменьшения затрат исходной воды и создания оптимальной скорости потока. Очищенная от минеральных солей вода под остаточным давлением подается потребителю.
|
Показатель качества воды |
Исходная вода |
После очистки на установке ОСМ (не более) |
|---|---|---|
|
Минерализация, мг/л, в том числе: Сульфаты, мг/л Хлориды, мг/л Гидрокарбонаты, мг/л |
1 000 |
10 |
|
Общая жесткость, мг-экв/л, в том числе:
Кальций, мг/л Магний, мг/л |
8 120 24 |
0,1 1 1 |
|
Перманганатная окисляемость, мгО2 /л |
8 |
3 |
|
Взвешенные вещества, мг/л |
2 |
отсутствует |
|
Микробиологические показатели, ОМЧ кол/мл |
100 |
отсутствует |
| Нефтепродукты, суммарно, мг/л |
0,3 |
0,05 |
| Цветность °C |
35 |
20 |
| Железо, мг/л |
0,1 |
отсутствует |
| Базовая комплектация | Технические характеристики комплектующих |
|---|---|
| Рама | Сварная конструкция из профильной трубы (нержавеющая сталь AISI 304) |
| Мембранные аппараты | Композитный корпус: Рабочее давление - 15-21 бар Типоразмер - 4"/8" Количество размещаемых элементов - 2-6 шт. |
| Мембранные элементы | Композитные высокоселективные элементы (типоразмер - 4"/8") |
| Повышающий насос | Вертикальный многоступенчатый насос высокого давления: Рабочее давление до 15 бар Проточная часть из нержавеющей стали AISI 304 |
| Запорная арматура | Ручные регулирующие и отсечные клапаны из нержавеющей стали AISI 304 и ПВХ |
| Трубопроводная обвязка | Обвязка из нержавеющей стали AISI 304 и ПВХ в границах блока |
| КИП | Манометры - 4 шт Ротаметры - 2 шт Датчик сухого хода - 1 шт Реле температуры - 1 шт |
| Электрооборудование (клеммная коробка, подключение к силовым кабелям) | Подводимое напряжение - 380\220 Ввод кабелей через гермовводы |
| Наименование | Преимущества |
|---|---|
|
Блок фильтров тонкой механической очистки |
Защита мембран от проскока взвешенных веществ, увеличение срока службы мембран |
|
Блок химической мойки |
Осуществление периодической промывки установки с использованием химических реагентов, увеличение срока службы мембран |
|
Дополнительный комплект КИП. В комплект входят: датчики давления, электронные расходомеры и датчик электропроводности. |
Возможность дистанционной передачи данных о давлении, расходе и возможность дистанционного контроля и регистрации показаний качества получаемого фильтрата |
| Электроприводная отсечная арматура |
Возможность автоматического управления переключением технологических потоков. Гидродинамический смыв солей жесткости с поверхности мембран для увеличения срока службы мембран |
|
Регулирующие электроприводные клапана |
Возможность автоматического управления расходом или давлением технологических потоков |
|
Корпуса и обвязка из нержавеющей стали AISI 904 |
Повышенная коррозионная стойкость |
| Шкаф управления | Автоматическое управление обратноосмотической установкой обеспечивается программируемым логическим контроллером (ПЛК). Контроль за состоянием установки и выполнением процесса, управление, а также ведение журнала аварий и событий осуществляется с помощью сенсорной панели оператора (ПО). Имеется возможность обеспечения связи с верхним уровнем для управления и мониторинга (сигналы типа «сухой контакт»; через интерфейс RS-485 по протоколам Modbus RTU/ASCII). |
МОНТАЖ
Монтаж оборудования осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.
Монтаж включает:
- установку корпуса на фундамент и крепление анкерными болтами,
- подключение внешних трубопроводов,
- засыпка котлована песком,
- установка насосного оборудования,
- установка и подключение шкафа управления.
Гарантия и сервис
Стандартная гарантия - 2 года.
Расширенная гарантия - 5 лет.
Экстренный выезд сервис-инженера в течение 1 суток с момента обращения.
Плановое техническое обслуживание по согласованной программе включающее:
- проверку состояния,
- регулировку,
- ревизию узлов,
- замену быстроизнашиваемых деталей.
ПНР
Наша сервисная служба осуществляет шеф-монтажные и пусконаладочные работы.
- При наладке производится, подключение КИП. Пробный пуск насосов.
- Проверка работы системы автоматического управления и передачи сигналов.
- Обучение персонала Клиента.
